Vad det är

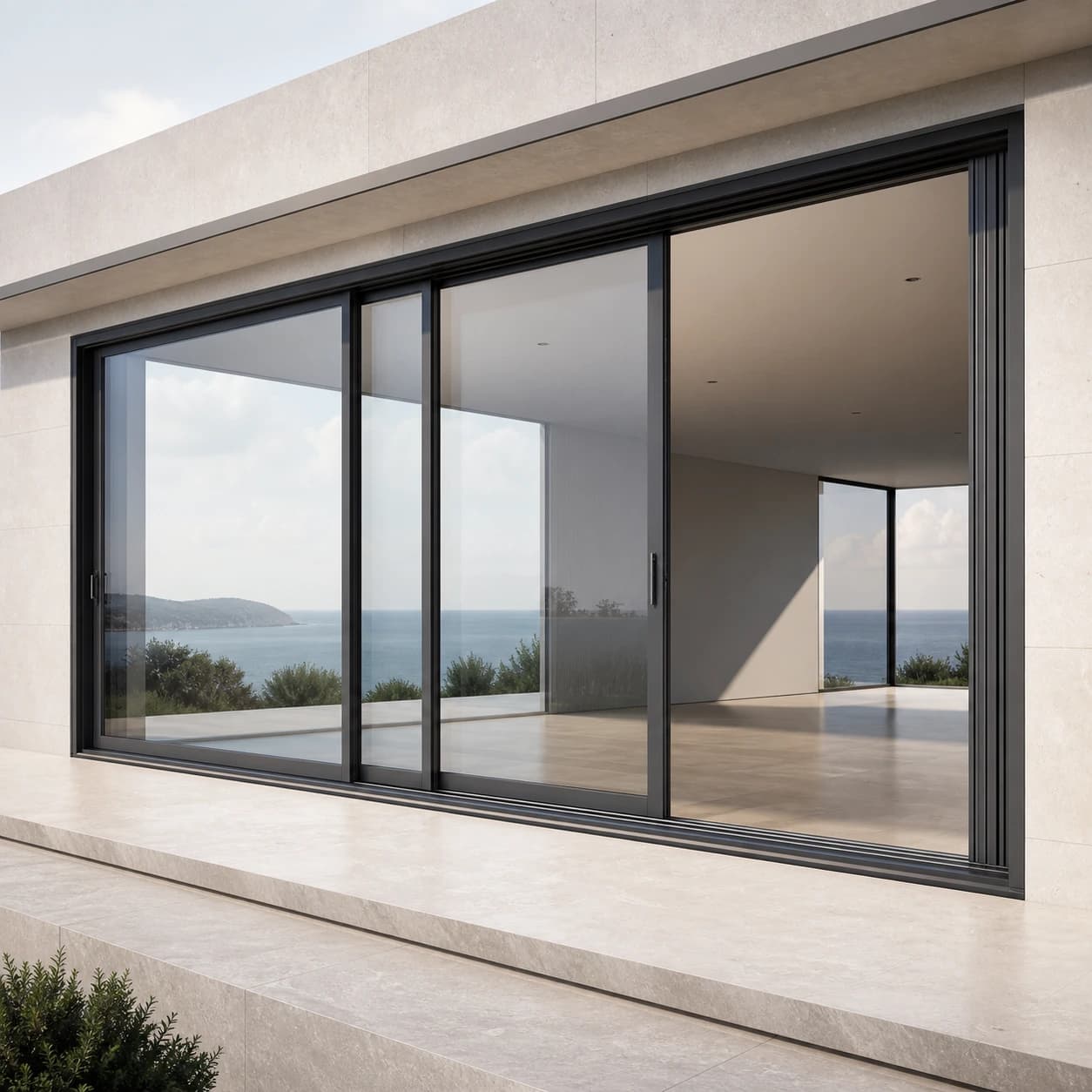

Lyft-skjutdörrar
Omfattande familj av skjut- och lyft-skjutsystem med olika trösklar, skenor och hörnlösningar.
Användning i projektet
Ultraglide
Ultraglide väljs för stora glasade öppningar och utförs som skjut- eller lyft-skjutparti efter projektets krav.
Att tänka på vid valet
Användning och begränsningar
Utförandena med låg tröskel, hörnlösning, Monorail och Thermo har var sin konstruktion.
Fem varianter i Ultraglide-familjen
Välj öppningsschema, tröskel, hörnlösning eller värmeisolerad konstruktion
Ultraglides utföranden är ingen skala från sämre till bättre. Grundsystemet, den låga tröskeln, hörnlösningen, Monorail och Thermo passar olika förutsättningar i projektet, och varje utförande har sin egen geometri.
01Aktuellt system
Systemets tekniska namn
Grundplattform för skjutdörrar och HSTUltraglide
Ultraglides breda grundplattform för skjutpartier och lyft-skjutpartier i stora glasade öppningar. Slutlig vikt, mått, antal skenor och funktion fastställs utifrån den aktuella konfigurationen.
Aktuellt system02Systemets tekniska namn
Låg tröskel för enklare passageUltraglide med låg tröskel
Utförandet väljs när en lägre tröskelhöjd är ett viktigt krav i projektet. En låg tröskel innebär inte automatiskt en helt plan, hinderfri eller vattentät detalj utan rätt utfört golv och avvattning.
Se utförandet03Systemets tekniska namn
Öppningsbart glashörnUltraglide med hörnlösning
Med hörnlösningen kan bågarna skjutas undan så att ett hörn på 90° blir helt öppet. Det är inget fast glashörn; bågarnas ordningsföljd, om det blir två eller tre skenor och hur många element som behövs avgörs av det aktuella öppningsschemat.
Se utförandet04Systemets tekniska namn
En skjutskena och ett separat fast partiUltraglide Monorail
Monorail skiljer den skjutbara bågen från ett fast parti som är utformat för ändamålet. Systemet har en egen asymmetrisk karm och kan inte bytas mot standardtvärsnittet för Ultraglide eller mot Inferno Monorail.
Se utförandet05Systemets tekniska namn
Ultraglide med förbättrad värmeisoleringUltraglide Thermo
Välj Thermo när kraven på värmeisolering gör att det behövs en djupare karm, en båge på 77 mm och fler fyllningstjocklekar att välja mellan. Utförandet har en egen profilkonstruktion som kontrolleras för det aktuella elementet.
Se utförandetProfiltvärsnitt
Ultraglide · Profiltvärsnitt
Tvärsnittet är en principskiss av systemet. Exakta mått och geometri framgår av den godkända tekniska ritningen.
Teknisk översikt
Ultraglide – lyft-skjutparti
- Karmdjup, verifierat tekniskt värde
- 153–239 mm
- Bågdjup, verifierat tekniskt värde
- 67 mm
- Fyllningstjocklek, verifierat tekniskt värde
- 14–52 mm
- Bågvikt, värdet beror på den exakta konfigurationen
- upp till 250 kg som skjutdörr; upp till 400 kg som lyft-skjutdörr
- Ljudisolering, värdet beror på den exakta konfigurationen
- 43 (−2, −6) dB; värdet för den offererade konstruktionen bekräftas i den tekniska dokumentationen
- Uf, värdet beror på den exakta konfigurationen
- Ultraglide: från 1,45 W/m²K; Ultraglide i+: från 1,13 W/m²K, beroende på profil och fyllning
- Provningar, värdet beror på den exakta konfigurationen
- Luftgenomsläpplighet: klass 4 (EN 12207); motstånd mot vindlast: C4 (EN 12210); slagregnstäthet: 9A (EN 12208)
- Största bågstorlek, värdet beror på den exakta konfigurationen
- bredd upp till 3 500 mm och höjd upp till 3 300 mm, beroende på öppningsschema, beslag och fyllningens vikt
Viktigt att veta om systemet
Tillåtna mått bekräftas utifrån det aktuella öppningsschemat, beslaget, glaset och bågvikten. De angivna prestandavärdena kommer från tillverkarens tekniska data. Att de gäller den offererade konstruktionen bekräftas med en relevant provningsrapport.
Jämförbara lösningar
Lyft-skjutdörrar
VärmeisoleradLyft-skjutdörrarSystemprofil
Inferno
Lyft-skjutsystem för stora och tunga glasade öppningar.
Se systemet
VärmeisoleradLyft-skjutdörrar
Inferno Monorail
Variant av lyft-skjutpartiet Inferno med en enda löpskena och ett separat fast parti.
Se systemet
VärmeisoleradLyft-skjutdörrar
Ultraglide med låg tröskel
Ultraglide-utförande konstruerat för lägre tröskel och bättre tillgänglighet.
Se systemet
VärmeisoleradLyft-skjutdörrar
Ultraglide med hörnlösning
Ultraglide-utförande för ett stort glasat hörn, som öppnas när de skjutbara dörrbladen dras isär.
Se systemetVanliga frågor
Inför den slutliga specifikationen
Vad är systemet Ultraglide?
Omfattande familj av skjut- och lyft-skjutsystem med olika trösklar, skenor och hörnlösningar.
Vad är systemet Ultraglide avsett för?
Ultraglide väljs för stora glasade öppningar och utförs som skjut- eller lyft-skjutparti efter projektets krav.
Vad bör du tänka på när du väljer systemet Ultraglide?
Utförandena med låg tröskel, hörnlösning, Monorail och Thermo har var sin konstruktion.
Gäller samma tekniska data för alla utföranden?
Mått, glas, beslag, hållfasthet, tröskel och öppningssätt bekräftas för varje enskild öppning – först då kan systemet anpassas till ditt LUMORA-projekt.
