Hebeschiebetüren
Breite Familie von Schiebe- und Hebeschiebesystemen mit mehreren Schwellen-, Schienen- und Ecklösungen.
LUMORA · ALUMINIUM-KOLLEKTION
LUMORA Aluminium Ultraglide — Hebeschiebetüren
Breite Familie von Schiebe- und Hebeschiebesystemen mit mehreren Schwellen-, Schienen- und Ecklösungen.
Systembasis: Aliplast · Planung, Fertigung und Montage durch LUMORA
Warum gehört es in diese Kategorie?
Ultraglide

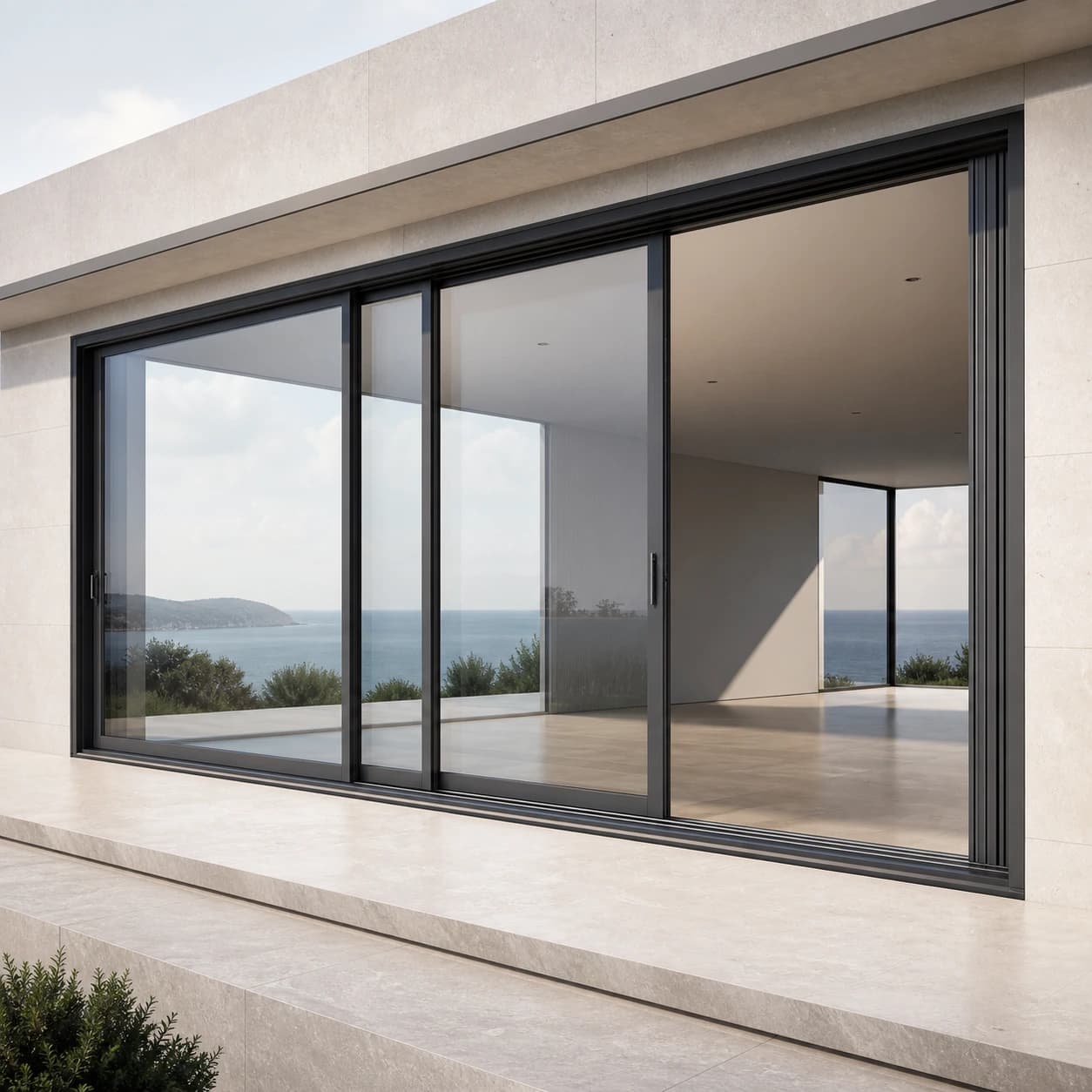

Der wichtigste Nutzungskontext sind große HST-Öffnungen; die Möglichkeit des klassischen Schiebens bleibt ausdrücklich erläutert.
Wichtige Abgrenzung
Anwendungsbereiche klar trennen
Niedrige Schwelle, Ecke, Monorail und Thermo sind eigenständige Aufbauten und nicht nur Marketingbezeichnungen.
Fünf Projektausführungen der Ultraglide Familie
Schema, Schwelle, Ecke oder thermischen Aufbau wählen
Ultraglide Ausführungen bilden keine Rangliste. Basissystem, niedrige Schwelle, Ecklösung, Monorail und Thermo beantworten unterschiedliche Projektbedingungen und besitzen jeweils eine eigene Geometrie.
01Aktuell ausgewähltes System
Technische Systembezeichnung
Standard-Schiebeplattform und HSTUltraglide
Breite Ultraglide Basis für Schiebe- und Hebeschiebeschemata großer Glasöffnungen. Endgewicht, Abmessungen, Anzahl der Spuren und Funktionsweise werden für die konkrete Konfiguration bestätigt.
Aktuell ausgewähltes System02Technische Systembezeichnung
Zugänglicher Übergang mit niedriger SchwelleUltraglide mit niedriger Schwelle
Diese Ausführung wird gewählt, wenn eine reduzierte Übergangshöhe eine wichtige Projektanforderung ist. Ohne richtigen Bodenaufbau und Entwässerung bedeutet die niedrige Schwelle nicht automatisch einen vollständig ebenen, barrierefreien oder wasserdichten Anschluss.
Ausführung ansehen03Technische Systembezeichnung
Öffnung einer verglasten EckeUltraglide Ecklösung
Die Ecklösung ermöglicht das Verschieben der Flügel und die Freigabe einer 90°-Ecke. Sie ist keine feste Glasecke; Flügelfolge, zwei oder drei Spuren und Elementzahl ergeben sich aus dem konkreten Schema.
Ausführung ansehen04Technische Systembezeichnung
Eine Schiebespur und besonderes FestfeldUltraglide Monorail
Monorail trennt den aktiven Schiebeflügel von einem eigens ausgeführten Festfeld. Der asymmetrische Rahmen ist weder mit dem Standard-Ultraglide-Querschnitt noch mit Inferno Monorail austauschbar.
Ausführung ansehen05Technische Systembezeichnung
Thermisch verbesserter Ultraglide AufbauUltraglide Thermo
Thermo ist für Anforderungen vorgesehen, die einen tieferen Rahmen, einen 77-mm-Flügel und ein breiteres Füllungsspektrum benötigen. Es ist kein Etikett auf der Standarddarstellung, sondern ein separater Profilaufbau für das konkrete Element.
Ausführung ansehenProfilquerschnitt

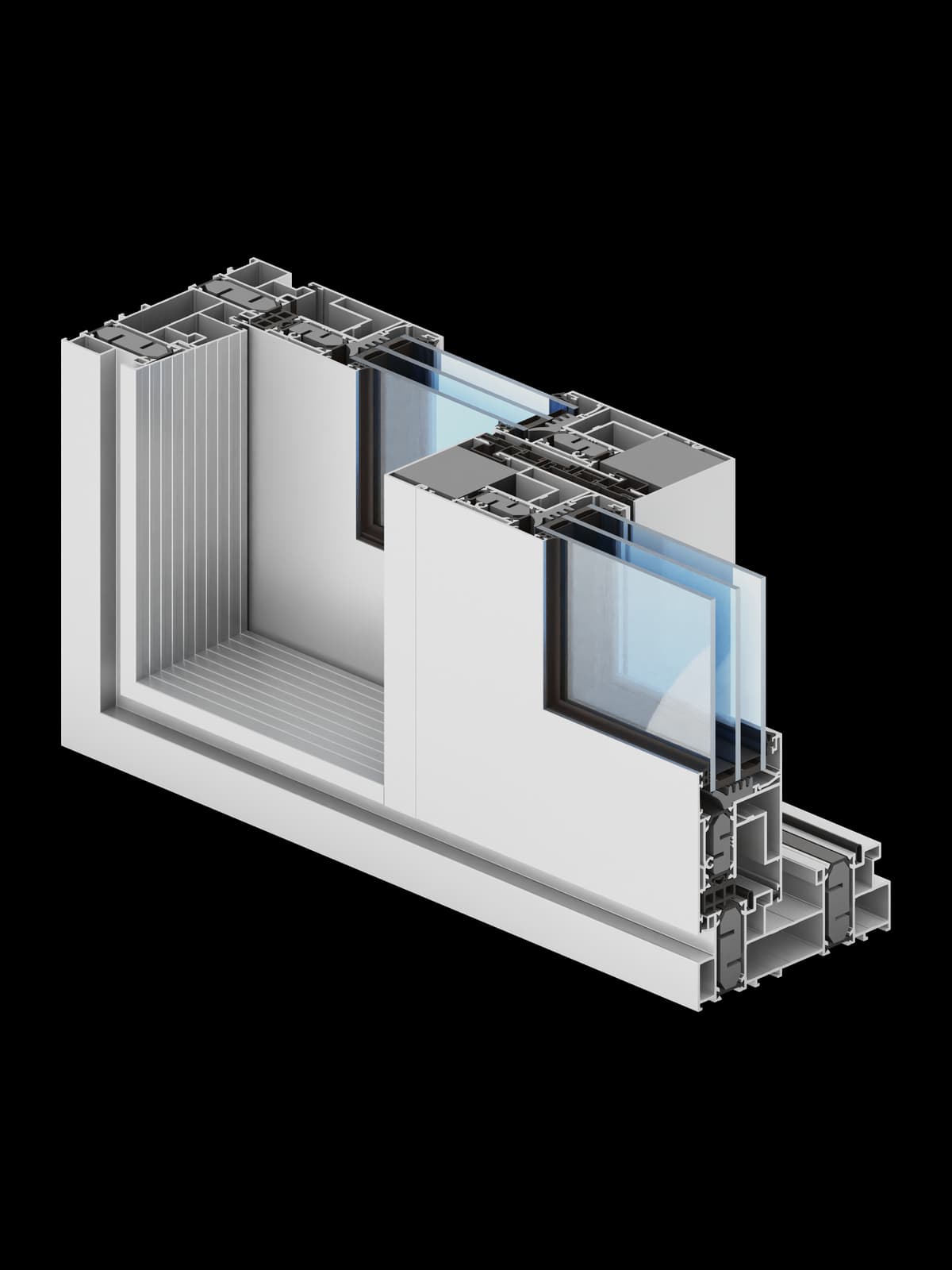

Ultraglide · Profilquerschnitt
Die Geometrie der offiziellen Darstellung bleibt ohne Streckung oder Verformung erhalten. Eine CAD-/DWG-Aussage im Maßstab 1:1 bleibt davon getrennt, solange keine freigegebene technische Datei vorliegt.
Technischer Überblick
Ultraglide Hebeschiebetür
- RahmentiefeGeprüfte technische Angabe
- 153-239 mm
- FlügeltiefeGeprüfte technische Angabe
- 67 mm
- FüllungGeprüfte technische Angabe
- 14-52 mm
- FlügelgewichtDer Wert hängt von der genauen Konfiguration ab
- Schieben bis 250 kg; Hebeschieben bis 400 kg
- SchalldämmungDer Wert hängt von der genauen Konfiguration ab
- bis 43 dB
- UfDer Wert hängt von der genauen Konfiguration ab
- 1,45; i+ 1,13 W/m²K
- PrüfungenDer Wert hängt von der genauen Konfiguration ab
- Klasse 4; C4; 9A
- Maximaler FlügelDer Wert hängt von der genauen Konfiguration ab
- bis 3500 mm Breite und 3300 mm Höhe gemäß aktueller Broschüre
Hinweis zur Veröffentlichung
Die ältere Angabe 3200 mm darf ohne Konfigurationsprüfung nicht als aktuelles Maximum veröffentlicht werden.
Vergleichbare Lösungen
Hebeschiebetüren
WärmegedämmtHebeschiebetürenMasterkandidat
Inferno
Hebeschiebesystem für große und schwere verglaste Öffnungen.
System ansehen↗
WärmegedämmtHebeschiebetüren
Inferno Monorail
Inferno Hebeschiebe-Ausführung mit einer aktiven Laufschiene und einem eigens ausgeführten Festfeld.
System ansehen↗
WärmegedämmtHebeschiebetüren
Ultraglide mit niedriger Schwelle
Ultraglide Ausführung mit reduzierter Schwelle für einen besser zugänglichen Übergang.
System ansehen↗
WärmegedämmtHebeschiebetüren
Ultraglide Ecklösung
Ultraglide Ausführung für eine großflächig verglaste Ecke, die sich durch Verschieben des Eckstoßes öffnen lässt.
System ansehen↗FAQ
Vor der endgültigen Spezifikation
Ultraglide: Was ist das?
Breite Familie von Schiebe- und Hebeschiebesystemen mit mehreren Schwellen-, Schienen- und Ecklösungen.
Warum gehört dieses System in diese Kategorie?
Der wichtigste Nutzungskontext sind große HST-Öffnungen; die Möglichkeit des klassischen Schiebens bleibt ausdrücklich erläutert.
Welche wichtige Abgrenzung gilt?
Niedrige Schwelle, Ecke, Monorail und Thermo sind eigenständige Aufbauten und nicht nur Marketingbezeichnungen.
Sind alle technischen Angaben bei jeder Ausführung identisch?
Abmessungen, Verglasung, Beschläge, Statik, Schwelle und Öffnungsart werden für die konkrete Öffnung bestätigt. Erst dann wird aus dem System eine exakt definierte LUMORA Lösung.
LUMORA · PROJEKTSPEZIFIKATION
Projekt für eine präzise Spezifikation einreichen
Abmessungen, Verglasung, Beschläge, Statik, Schwelle und Öffnungsart werden für die konkrete Öffnung bestätigt. Erst dann wird aus dem System eine exakt definierte LUMORA Lösung.
