Vad det är
Lyft-skjutdörrar
Lyft-skjutsystem för stora och tunga glasade öppningar.
Användning i projektet
Inferno
Inferno är ett lyft-skjutsystem (HST) för stora glasade öppningar. PSK och oisolerade skjutsystem fungerar på ett annat sätt och har andra användningsområden.
Att tänka på vid valet
Användning och begränsningar
Maximala mått och vikter bekräftas utifrån valt öppningsschema, glas och beslag.
Inferno-familjens HST-utföranden
Välj hur partiet ska byggas upp
Inferno och Inferno Monorail hör till samma familj av lyft-skjutsystem men har inte samma karm och tröskel. Monorail har en aktiv skjutskena och ett separat utformat fast parti.
01Aktuellt system
Systemets tekniska namn
Standardutförande för HSTInferno
Infernos grundutförande för lyft-skjutpartier i stora och tunga glasade öppningar. Valet görs utifrån öppningsschema, mått, glasets vikt, beslag och konstruktionsberäkningen för det aktuella elementet.
Aktuellt system02Systemets tekniska namn
En skjutskena och ett fast partiInferno Monorail
Monorail är en Inferno-konfiguration där den skjutbara bågen löper på en enda skena, medan det fasta partiet får en egen uppbyggnad av karm och tröskel. Det är inte samma sak som Ultraglide Monorail.
Se utförandetProfiltvärsnitt

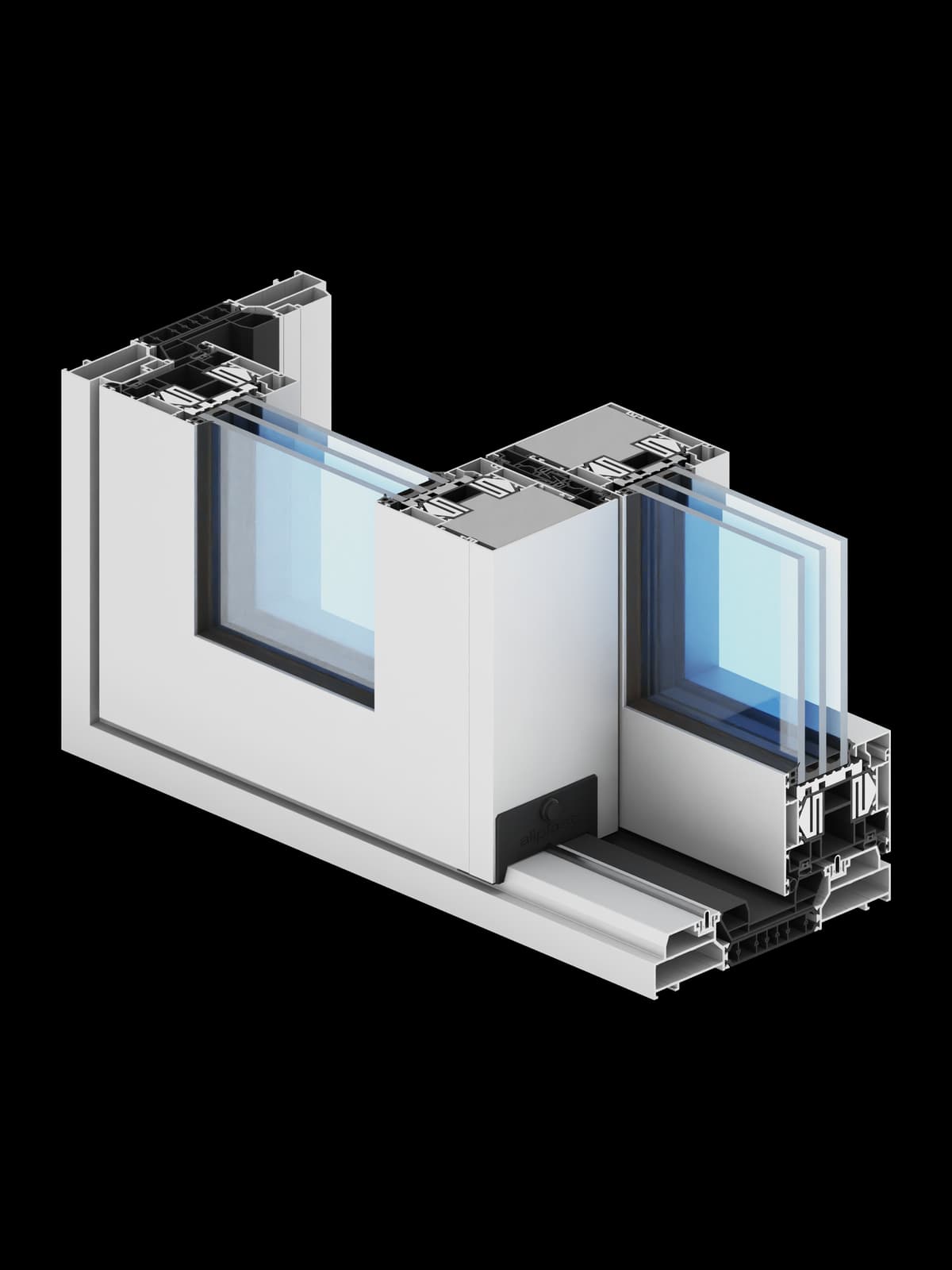

Inferno · Profiltvärsnitt
Tvärsnittet är en principskiss av systemet. Exakta mått och geometri framgår av den godkända tekniska ritningen.
Teknisk översikt
Inferno – lyft-skjutparti
- Karm-/bågdjup, värdet beror på den exakta konfigurationen
- karm 200 mm; båge 90 mm
- Fyllningstjocklek, verifierat tekniskt värde
- 27–71 mm
- Största bågvikt, värdet beror på den exakta konfigurationen
- upp till 600 kg
- Största bågstorlek, värdet beror på den exakta konfigurationen
- upp till 3 000 × 3 000 mm i utförandet med Sobinco-beslag, beroende på öppningsschema och fyllningens vikt
- Uf, värdet beror på den exakta konfigurationen
- från 1,05 W/m²K, beroende på profil och fyllning
- Provningar, värdet beror på den exakta konfigurationen
- Luftgenomsläpplighet: klass 4 (EN 12207); motstånd mot vindlast: C3/B3 (EN 12210); slagregnstäthet: E1200 (EN 12208)
Viktigt att veta om systemet
Hur stora och tunga bågarna kan vara beror på öppningsschema, beslag, glas och vad konstruktionsberäkningen visar. De angivna prestandavärdena kommer från tillverkarens tekniska data. Att de gäller den offererade konstruktionen bekräftas med en relevant provningsrapport.
Jämförbara lösningar
Lyft-skjutdörrar
VärmeisoleradLyft-skjutdörrar

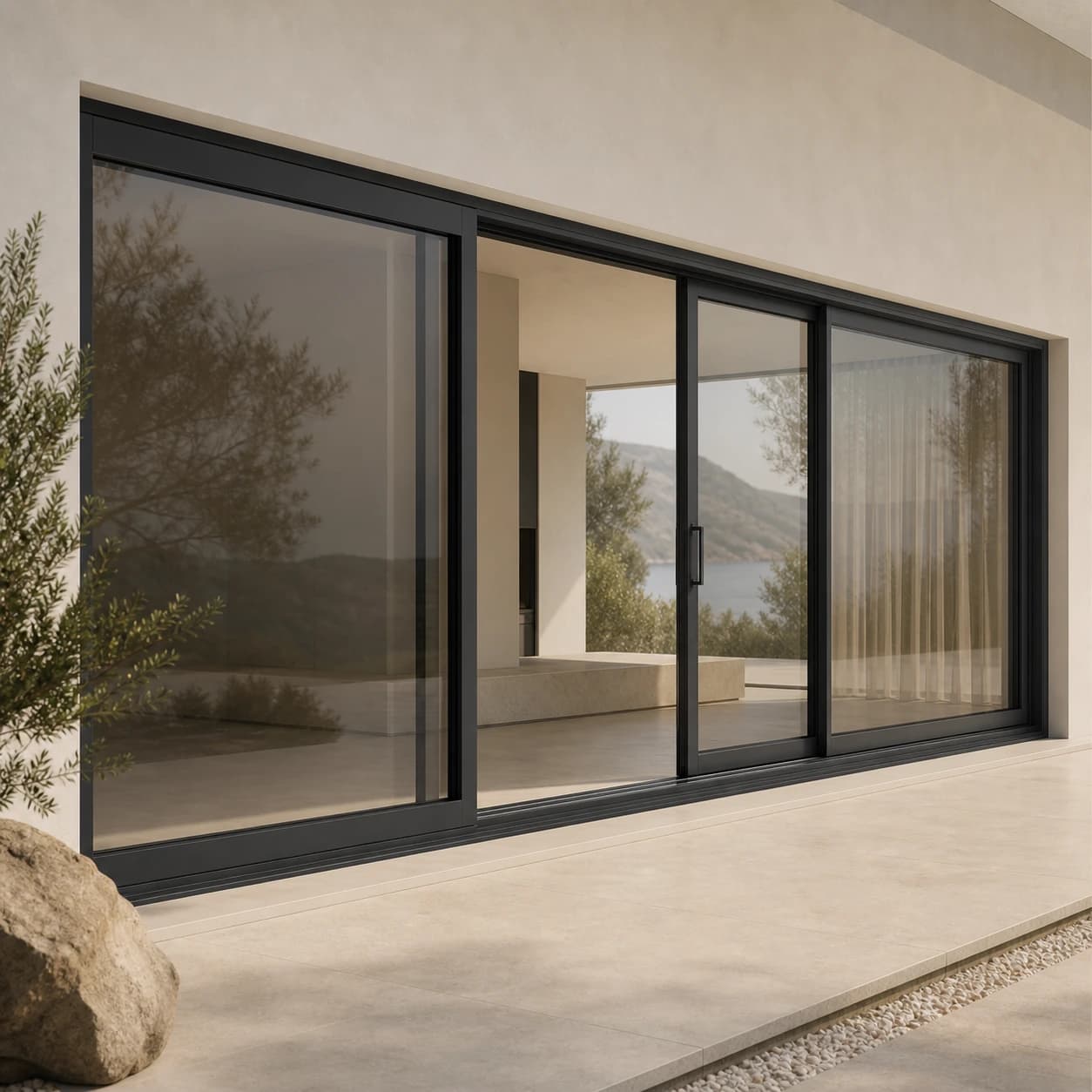

Inferno Monorail
Variant av lyft-skjutpartiet Inferno med en enda löpskena och ett separat fast parti.
Se systemet
VärmeisoleradLyft-skjutdörrarSystemprofil
Ultraglide
Omfattande familj av skjut- och lyft-skjutsystem med olika trösklar, skenor och hörnlösningar.
Se systemet
VärmeisoleradLyft-skjutdörrar

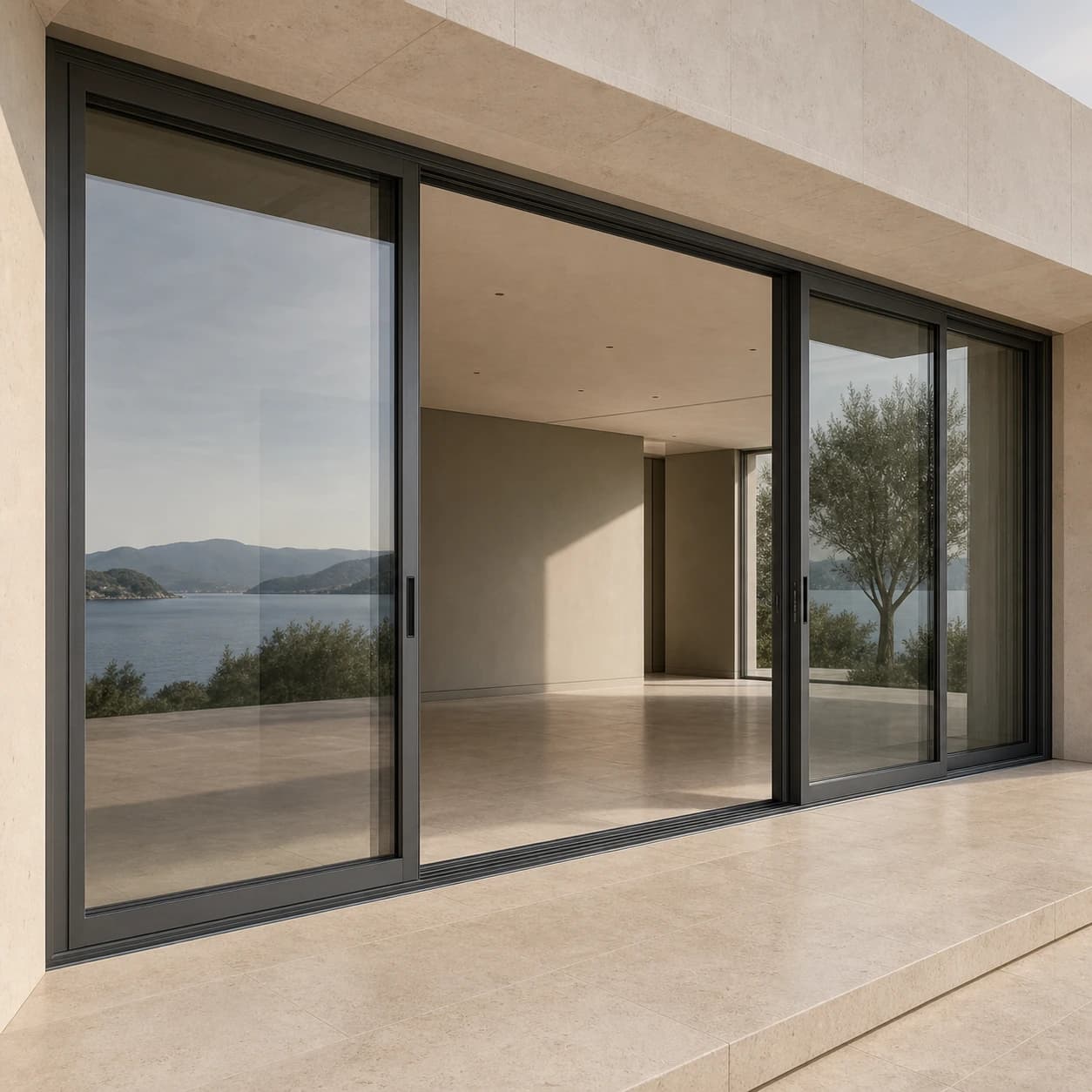

Ultraglide med låg tröskel
Ultraglide-utförande konstruerat för lägre tröskel och bättre tillgänglighet.
Se systemet
VärmeisoleradLyft-skjutdörrar

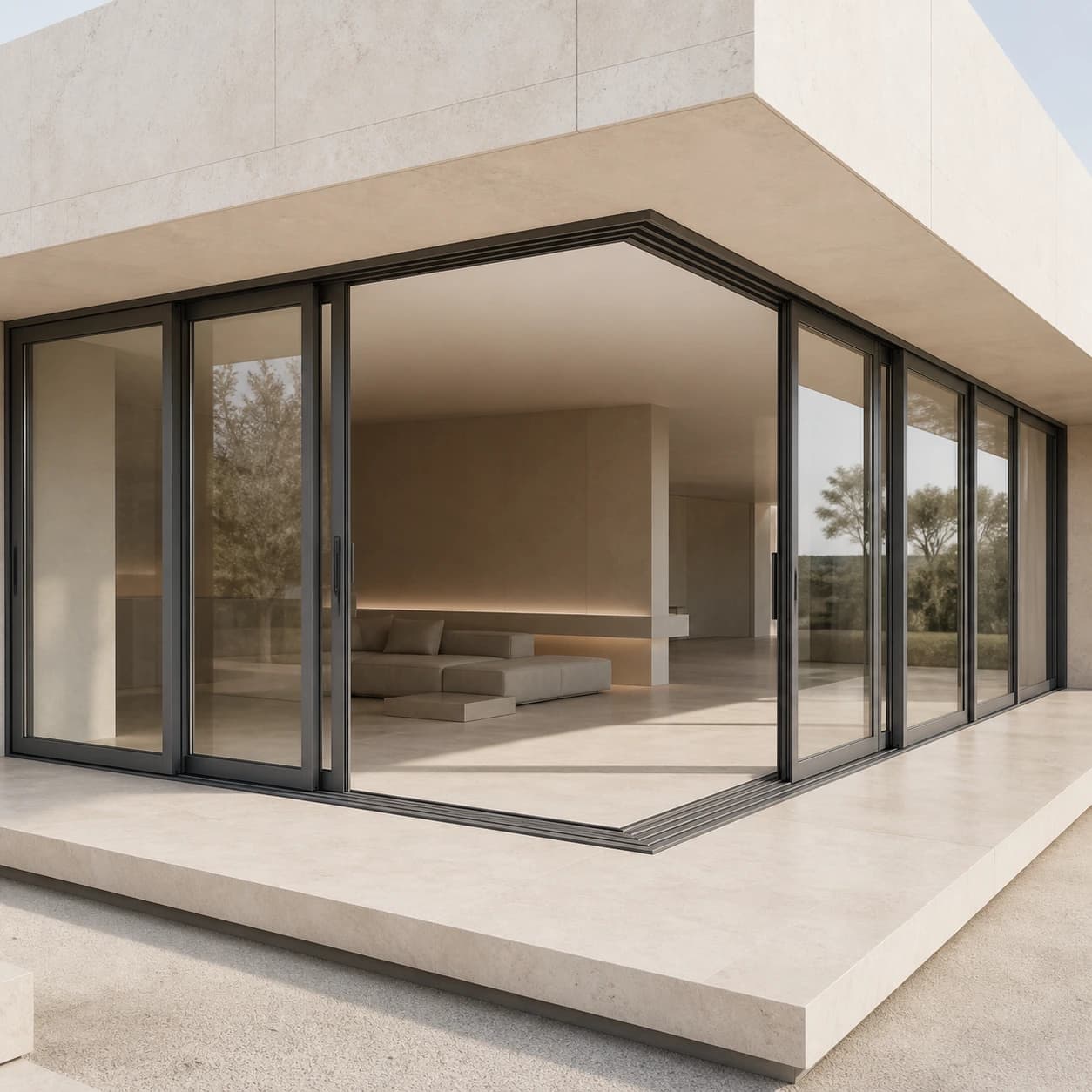

Ultraglide med hörnlösning
Ultraglide-utförande för ett stort glasat hörn, som öppnas när de skjutbara dörrbladen dras isär.
Se systemetVanliga frågor
Inför den slutliga specifikationen
Vad är systemet Inferno?
Lyft-skjutsystem för stora och tunga glasade öppningar.
Vad är systemet Inferno avsett för?
Inferno är ett lyft-skjutsystem (HST) för stora glasade öppningar. PSK och oisolerade skjutsystem fungerar på ett annat sätt och har andra användningsområden.
Vad bör du tänka på när du väljer systemet Inferno?
Maximala mått och vikter bekräftas utifrån valt öppningsschema, glas och beslag.
Gäller samma tekniska data för alla utföranden?
Mått, glas, beslag, hållfasthet, tröskel och öppningssätt bekräftas för varje enskild öppning – först då kan systemet anpassas till ditt LUMORA-projekt.
