LUMORA Aluminium Skjut- och lyft-skjutsystem i aluminium

HST, klassisk skjutdörr, monorail, låg tröskel, hörn utan stolpe och oisolerad inglasning – olika lösningar för olika behov.

Systemleverantör: Aliplast · Projektering, tillverkning och montering: LUMORA

Utforska systemen Begär offert

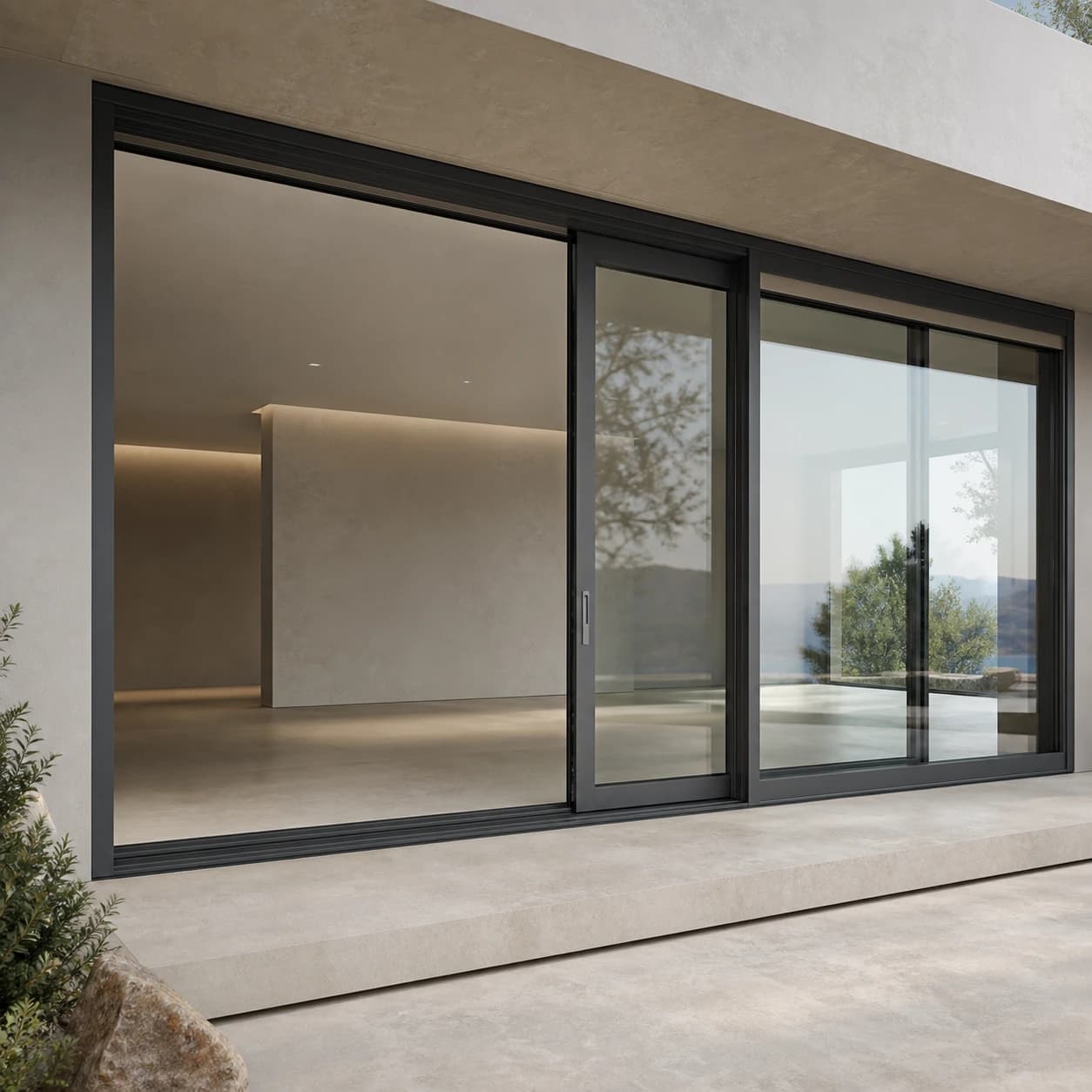

Inferno – Lyft-skjutdörrar — Miljöbilden visar vilken typ av system det gäller; det tekniska tvärsnittet och projektets specifikation avgör den faktiska konstruktionen.

07system

Här följer system och tvärsnitt

Lyft-skjutdörrar

System med lyft-skjutfunktion för stora glaspartier.

Att tänka på vid valet: PSK (parallellskjutdörr med vädringsläge), vanliga skjutsystem och viksystem är inte detsamma som HST.

HST-familj 01 · lyft-skjutdörrar

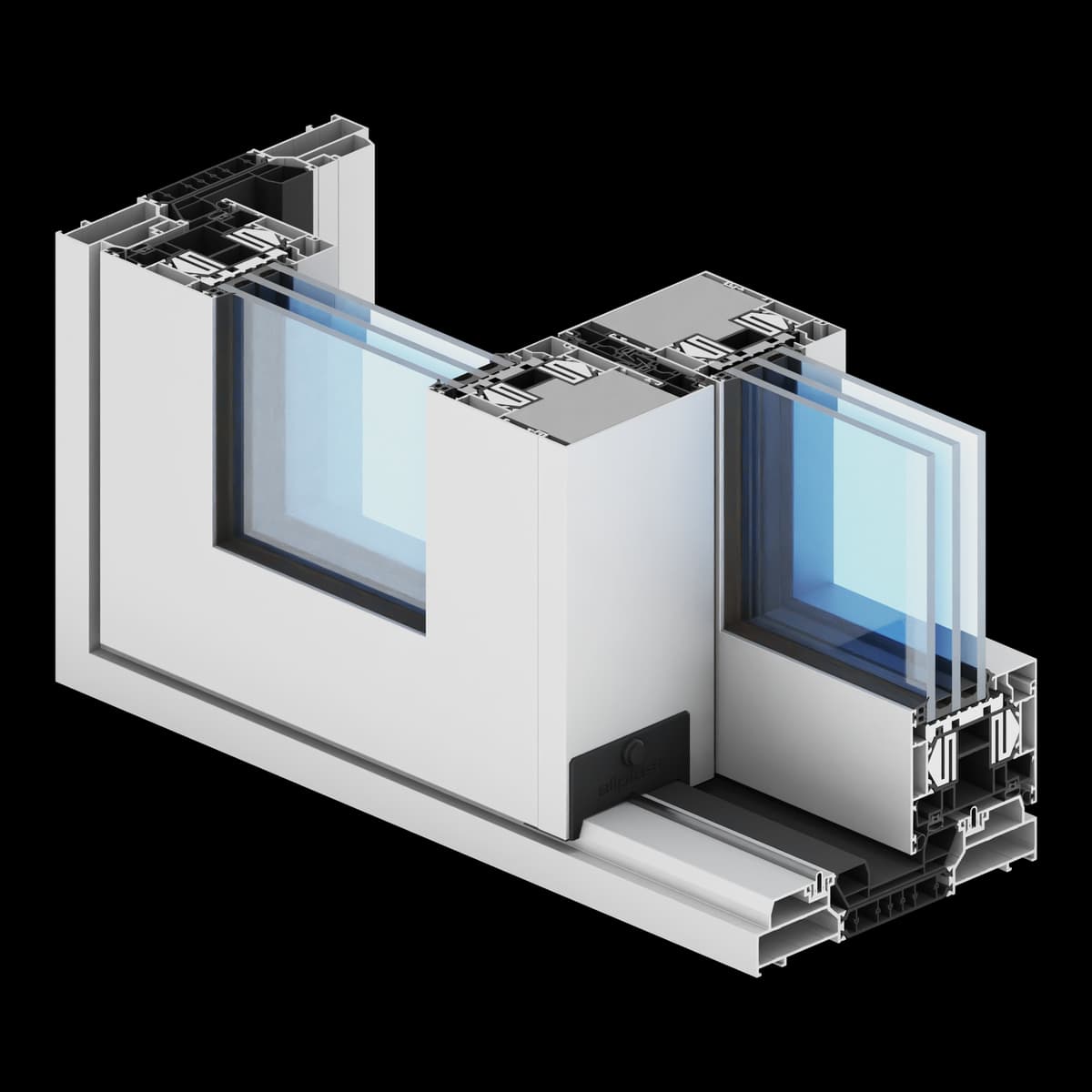

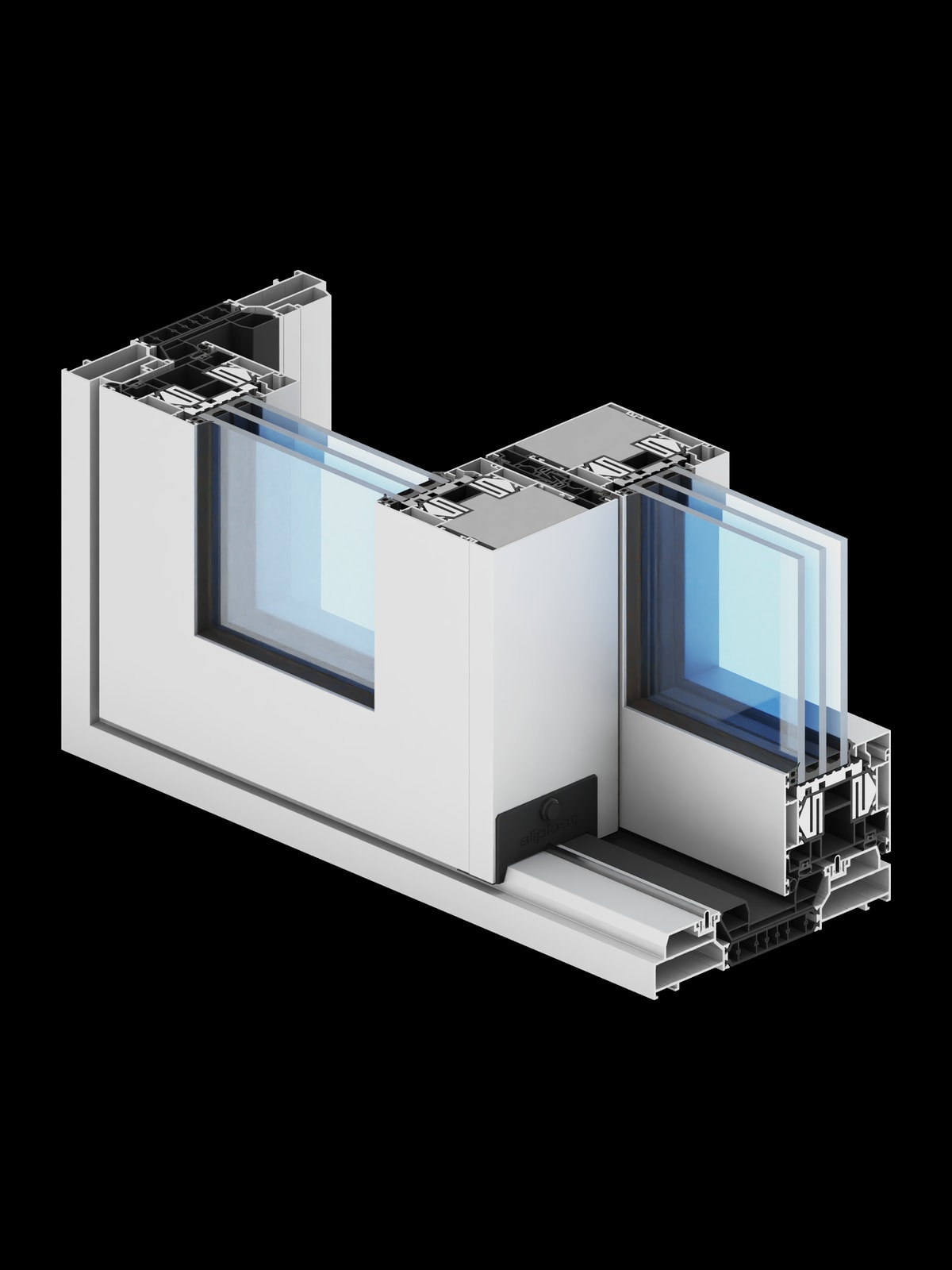

Inferno

Inferno är en värmeisolerad HST-plattform för stora och tunga glasade lyft-skjutdörrar. Grundutförandet och Monorail hör till samma familj men har olika uppbyggnad av karm, tröskel och fast parti.

VärmeisoleradLyft-skjutdörrarInferno HST i grundutförande

Inferno

Lyft-skjutsystem för stora och tunga glasade öppningar.

Därför den här profilenBas för lyft-skjutdörrar i stora glasade öppningar

Välj Inferno när projektet behöver en stor lyft-skjutdörr med hög bärförmåga och ett brett spann av glastjocklekar. Bågvikter upp till 600 kg och mått upp till 3 000 × 3 000 mm är inget generellt löfte utan bekräftas utifrån indelning, glas, beslag, konstruktionsberäkning och montering.

HST-öppningens uppbyggnadLyft-skjutdörr i standardutförande · Monorail med en skjutskena och fast parti

Karm-/bågdjup: 200/90 mm · fyllning 27–71 mm

Se systemet

Utföranden av Inferno HST

HST i standardutförande eller Monorail

Valet görs utifrån öppningens indelning. Monorail är ingen högre nivå av värmeisolering utan en egen geometri där en aktiv skjutskena samverkar med ett särskilt utformat fast parti.

Systemets tekniska namn

Inferno

Standardutförande för HST

Infernos grundutförande för lyft-skjutpartier i stora och tunga glasade öppningar. Valet görs utifrån öppningsschema, mått, glasets vikt, beslag och konstruktionsberäkningen för det aktuella elementet.

Se utförandet02

Systemets tekniska namn

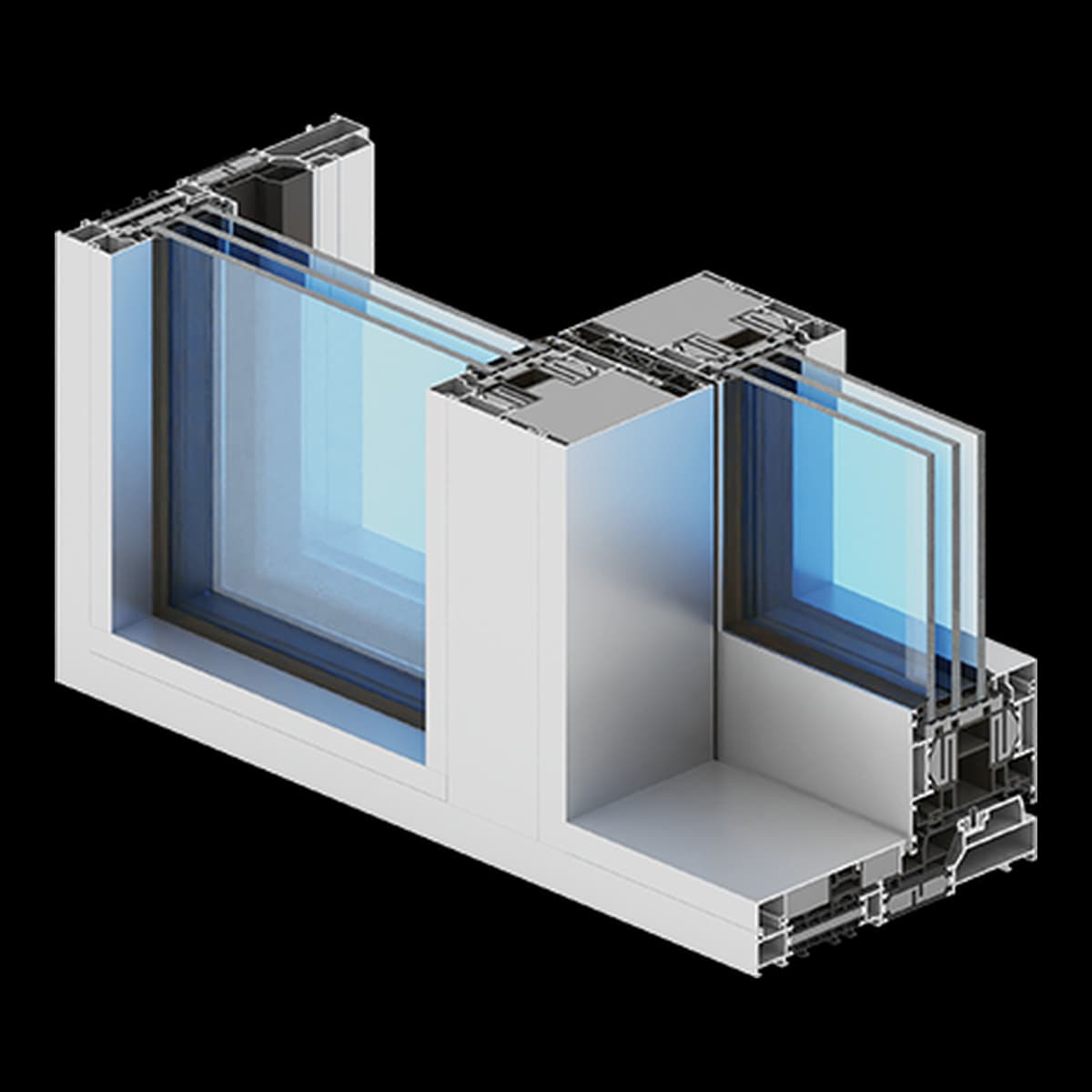

Inferno Monorail

En skjutskena och ett fast parti

Monorail är en Inferno-konfiguration där den skjutbara bågen löper på en enda skena, medan det fasta partiet får en egen uppbyggnad av karm och tröskel. Det är inte samma sak som Ultraglide Monorail.

Se utförandet

HST-familj 02 · lyft-skjutdörrar

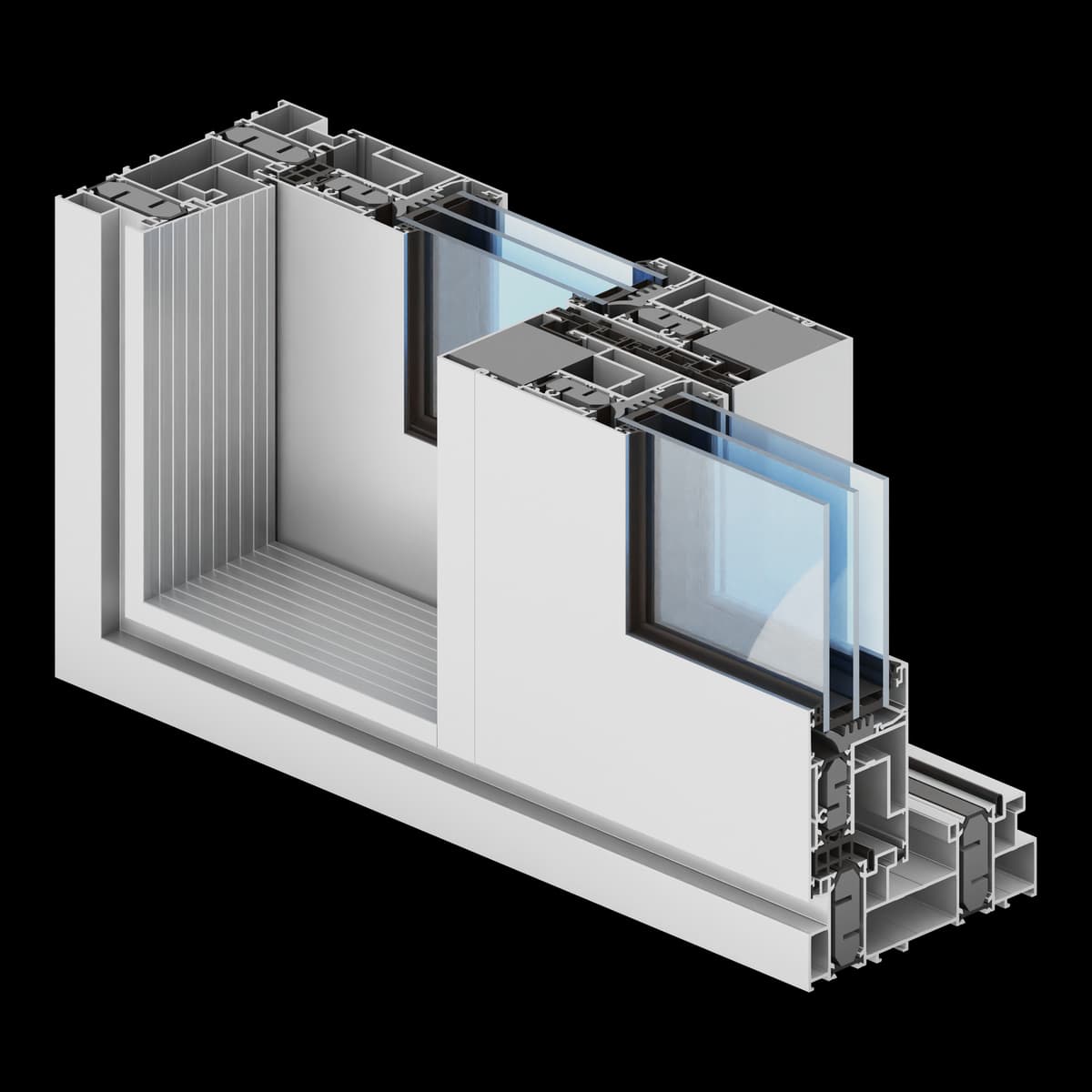

Ultraglide

Ultraglide är en bred familj för stora skjut- och lyft-skjutdörrar. De fem utförandena är inte fem kvalitetsnivåer: vart och ett svarar på ett annat krav i projektet – grundindelningen, tröskeln, ett öppningsbart hörn, ett fast parti eller en förbättrad värmeisolerad konstruktion.

VärmeisoleradLyft-skjutdörrarUltraglide HST i grundutförande

Ultraglide

Omfattande familj av skjut- och lyft-skjutsystem med olika trösklar, skenor och hörnlösningar.

Därför den här profilenFlexibel bas för stora skjut- och lyft-skjutdörrar

Välj Ultraglide i grundutförande när projektet kräver ett brett urval av indelningar, antal skenor och funktionssätt men inte behöver låg tröskel, öppningsbart hörn, Monorail-karm eller Thermo-konstruktion. Vikter och stora mått bekräftas utifrån glas, beslag, konstruktionsberäkning och den aktuella indelningen.

Fem utförandenStandardplattform · låg tröskel · hörnlösning · Monorail · Thermo

Karm-/bågdjup: 153–239/67 mm · fyllning 14–52 mm

Se systemet

Ultraglide-familjens utföranden

Indelning, tröskel, hörn, fast parti eller värmekrav

Bestäm först vad öppningen ska klara. Den låga tröskeln ger bättre tillgänglighet, hörnutförandet gör att ett 90°-hörn kan öppnas, Monorail skiljer det skjutbara partiet från det fasta, och Thermo ändrar byggdjupet och profilkonstruktionen.

Systemets tekniska namn

Ultraglide

Grundplattform för skjutdörrar och HST

Ultraglides breda grundplattform för skjutpartier och lyft-skjutpartier i stora glasade öppningar. Slutlig vikt, mått, antal skenor och funktion fastställs utifrån den aktuella konfigurationen.

Se utförandet02

Systemets tekniska namn

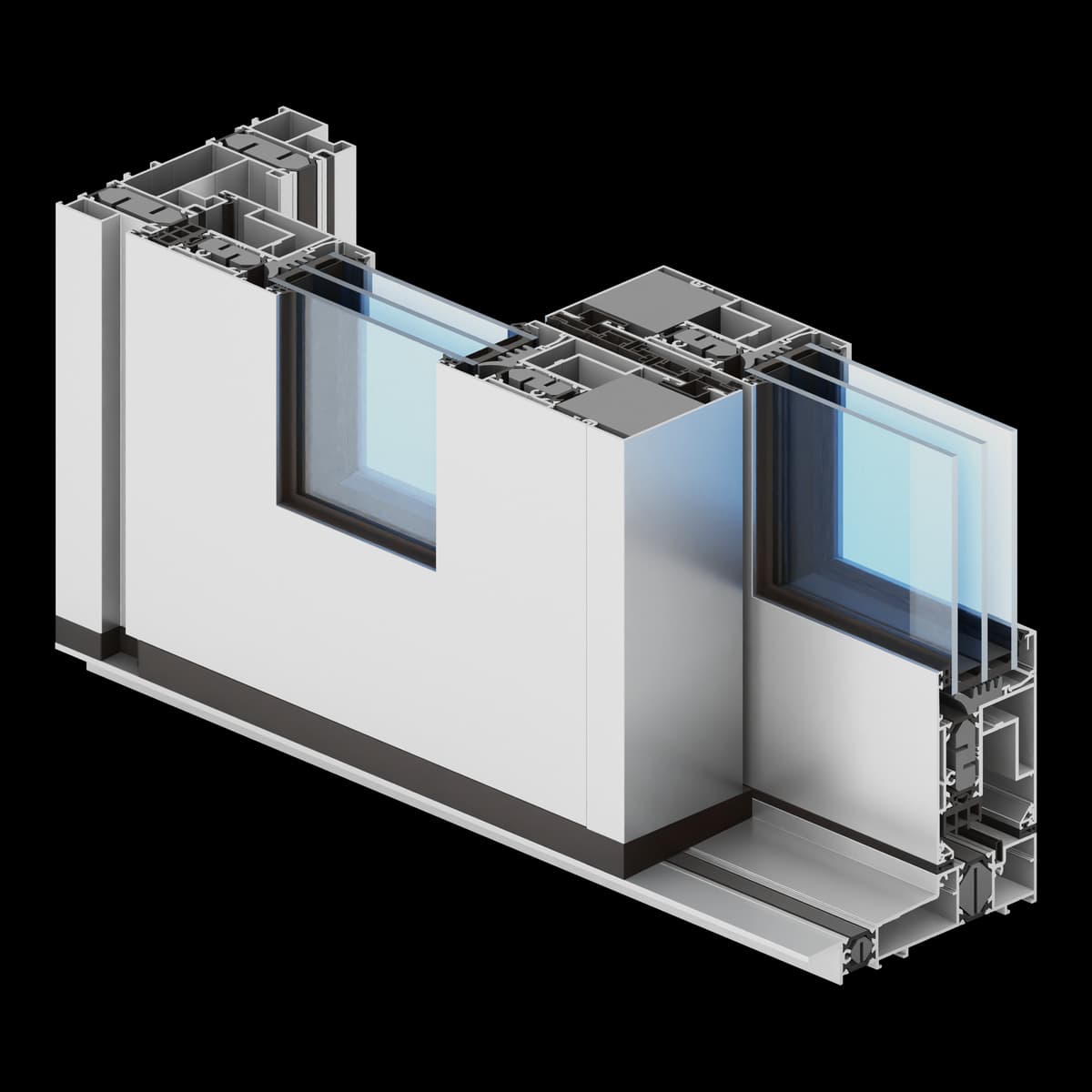

Ultraglide med låg tröskel

Låg tröskel för enklare passage

Utförandet väljs när en lägre tröskelhöjd är ett viktigt krav i projektet. En låg tröskel innebär inte automatiskt en helt plan, hinderfri eller vattentät detalj utan rätt utfört golv och avvattning.

Se utförandet03

Systemets tekniska namn

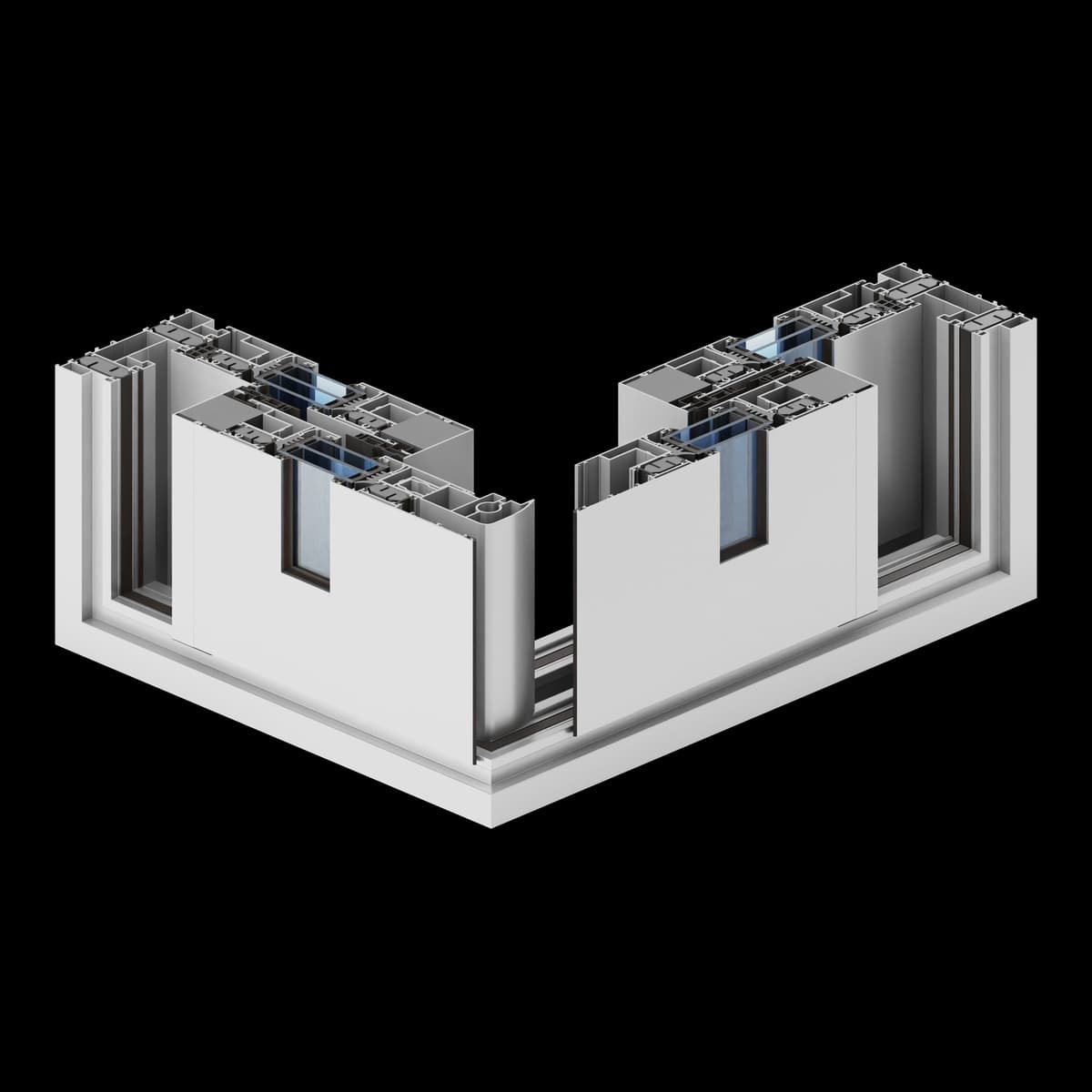

Ultraglide med hörnlösning

Öppningsbart glashörn

Med hörnlösningen kan bågarna skjutas undan så att ett hörn på 90° blir helt öppet. Det är inget fast glashörn; bågarnas ordningsföljd, om det blir två eller tre skenor och hur många element som behövs avgörs av det aktuella öppningsschemat.

Se utförandet04

Systemets tekniska namn

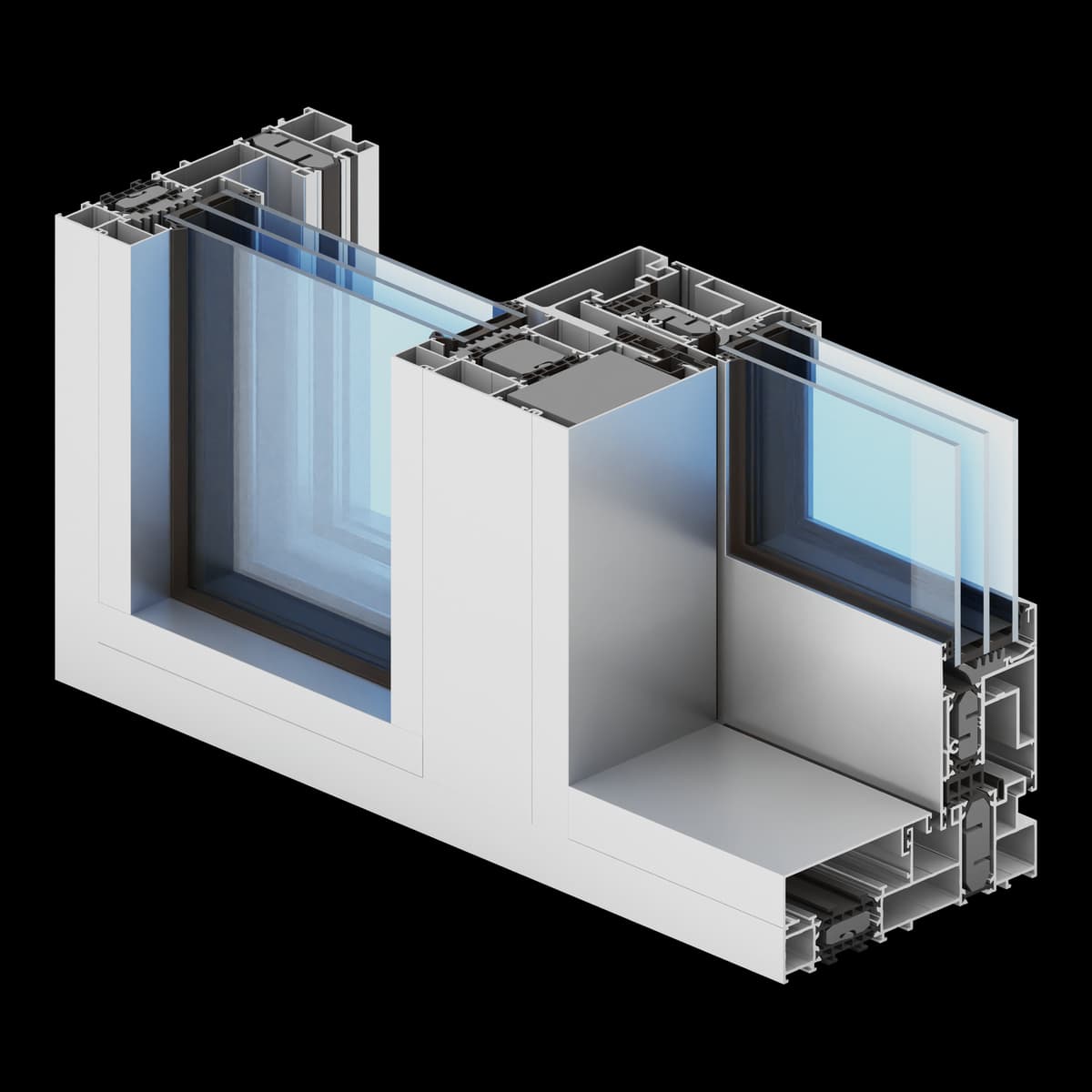

Ultraglide Monorail

En skjutskena och ett separat fast parti

Monorail skiljer den skjutbara bågen från ett fast parti som är utformat för ändamålet. Systemet har en egen asymmetrisk karm och kan inte bytas mot standardtvärsnittet för Ultraglide eller mot Inferno Monorail.

Se utförandet05

Systemets tekniska namn

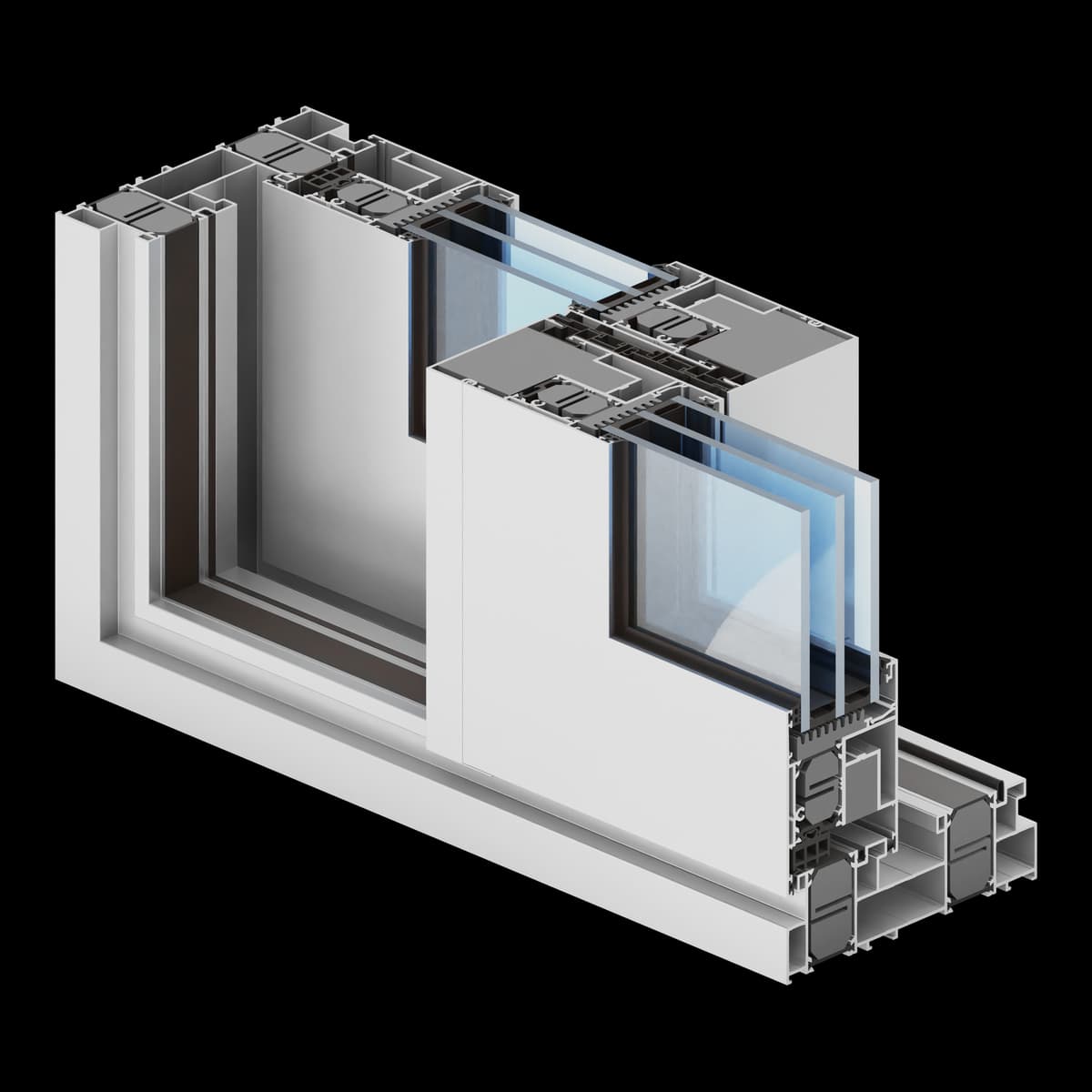

Ultraglide Thermo

Ultraglide med förbättrad värmeisolering

Välj Thermo när kraven på värmeisolering gör att det behövs en djupare karm, en båge på 77 mm och fler fyllningstjocklekar att välja mellan. Utförandet har en egen profilkonstruktion som kontrolleras för det aktuella elementet.

Se utförandet

03system

Här följer system och tvärsnitt

Värmeisolerade skjutsystem

Skjutsystem med värmeisolerad konstruktion. Inte alla utföranden är lyft-skjutsystem.

Att tänka på vid valet: Värmeisolerade skjutsystem och oisolerade terrassinglasningar har olika ändamål och olika termisk uppbyggnad.

Värmeisolerade skjutsystem · tre separata lösningar

Värmeisolerade skjutdörrar

Här handlar det inte om att välja en sämre eller bättre nivå i samma familj. Visoglide Plus, Modern Slide och Slide Plus har var sin geometri och väljs efter skjutfunktion, karmdjup, bågarnas vikt och öppningens indelning.

Den här gruppen hålls åtskild från de renodlade HST-familjerna Inferno och Ultraglide. Visoglide Plus klarar vissa lyft-skjutkonfigurationer, men inte alla dess utföranden är HST; Modern Slide och Slide Plus är klassiska värmeisolerade skjutsystem.

VärmeisoleradVärmeisolerade skjutsystemVärmeisolerat skjutsystem

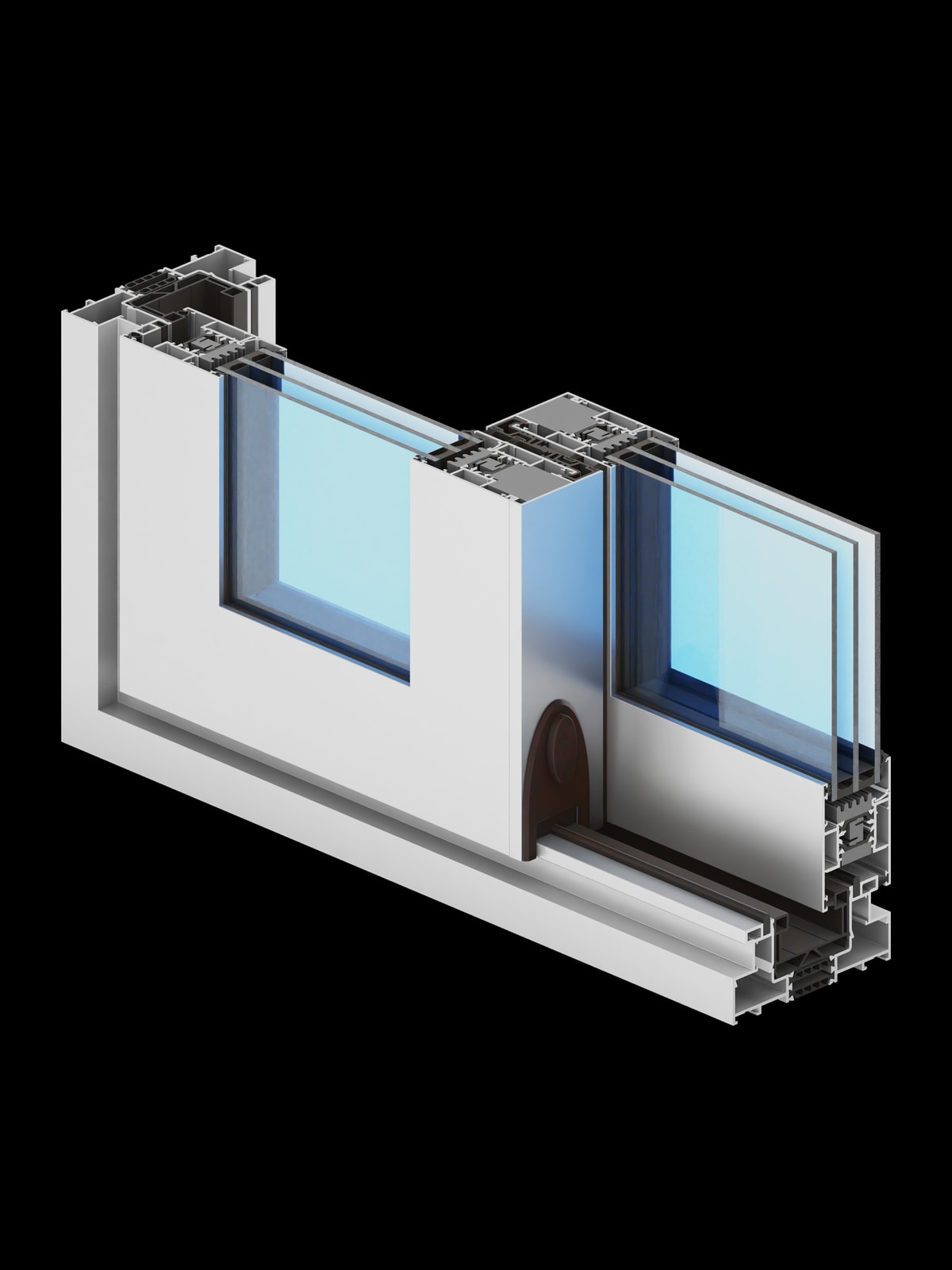

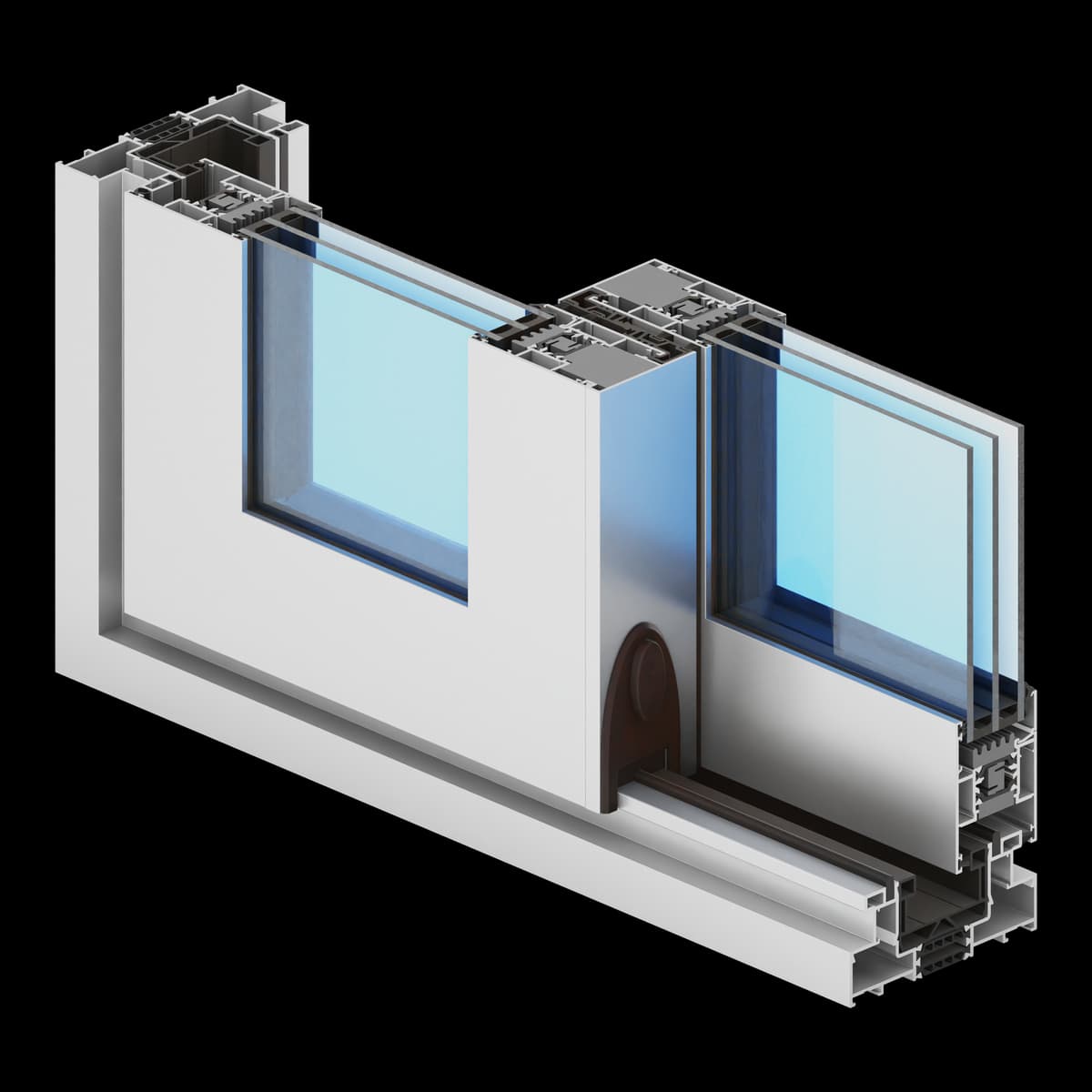

Visoglide Plus

Värmeisolerat system för skjutpartier och vissa lyft-skjutkonstruktioner.

Därför den här profilenMångsidig skjutplattform

Välj Visoglide Plus när projektet kräver ett robustare skjutparti, fler karmdjup att välja mellan och möjlighet till vissa lyft-skjutkonfigurationer. Inte alla utföranden av Visoglide Plus är HST, och systemet ska inte likställas med Ultraglide-familjen.

Värmeisolerade skjutsystemVisoglide Plus för en bredare skjutplattform · Modern Slide för lösningar med flera skenor och fickdörrar · Slide Plus för lättare värmeisolerade skjutpartier

Karm/båge/fyllning: 118–184/51 mm · 6–36 mm

Se systemet

VärmeisoleradVärmeisolerade skjutsystemVärmeisolerat skjutsystem

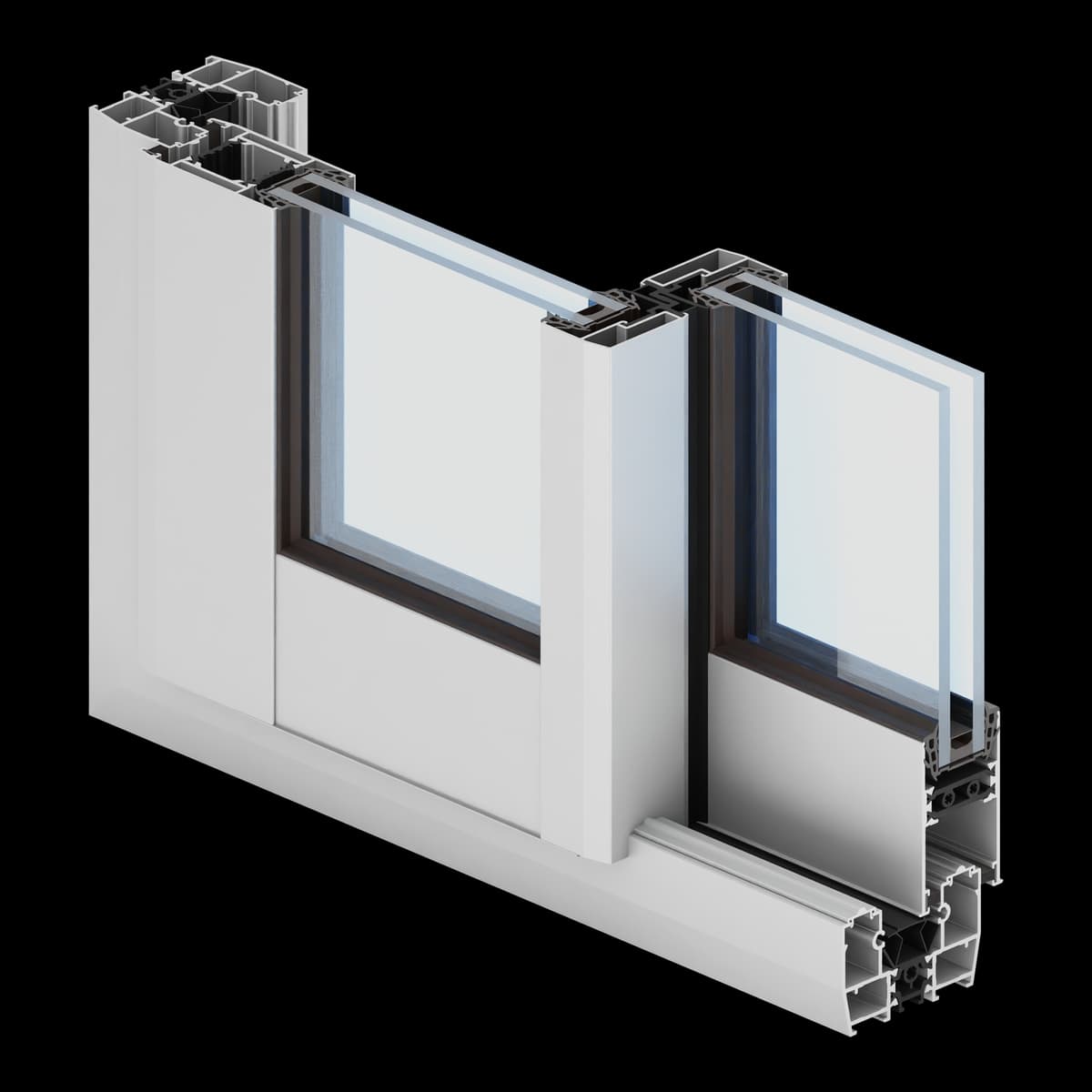

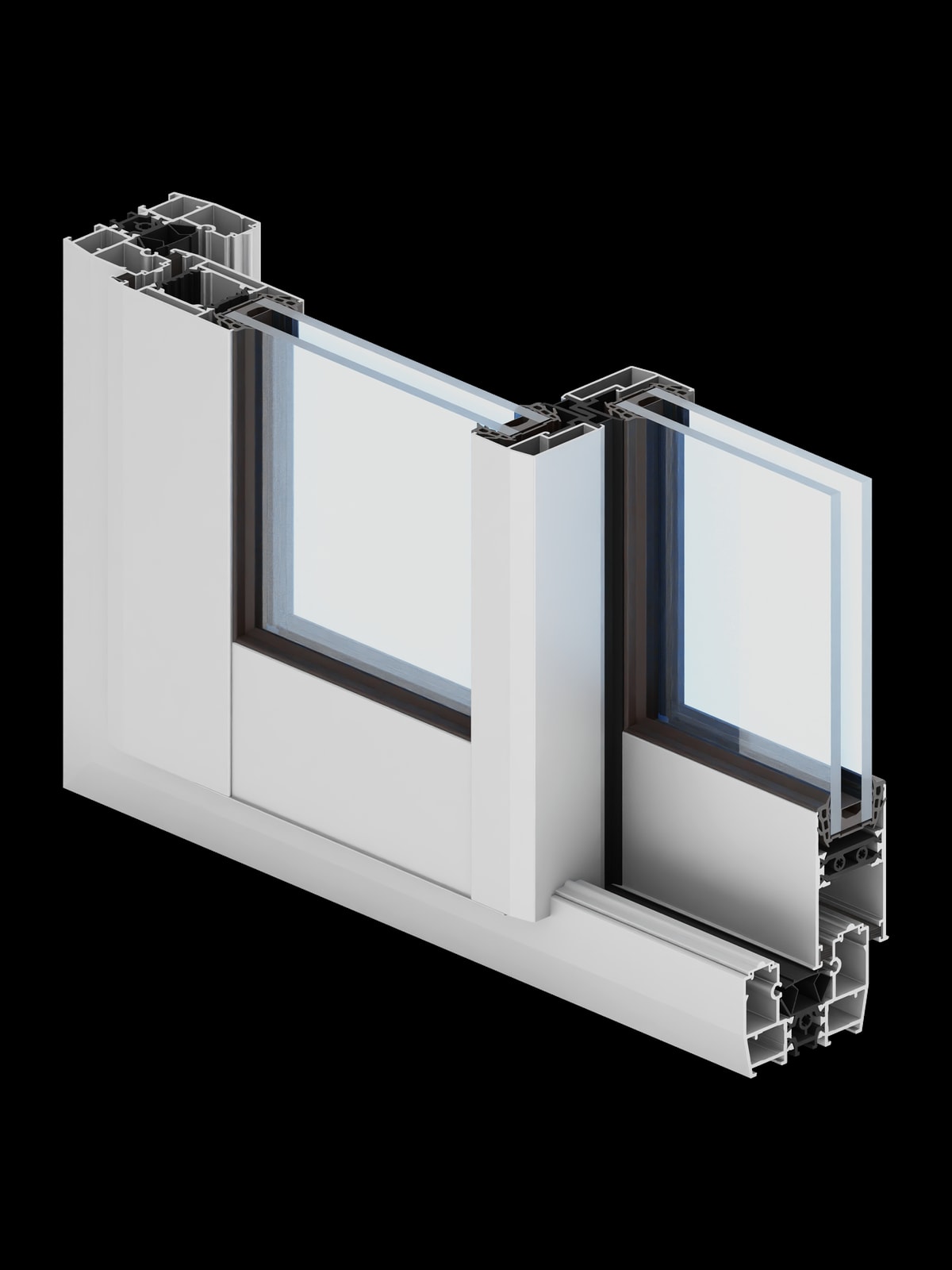

Modern Slide

Modernt, värmeisolerat skjutsystem för vanliga skjutpartier, flerspåriga lösningar och fickdörrar.

Därför den här profilenModerna flerspåriga lösningar och väggfickor

Välj Modern Slide för klassisk skjutfunktion med två, tre eller fyra skenor, skjutpartier i rak linje eller med väggficka och en ren, modern skarv mellan bågarna. Modern Slide är inte HST, och utförandet med väggficka kräver en lämplig ficka i väggkonstruktionen.

Värmeisolerade skjutsystemVisoglide Plus för en bredare skjutplattform · Modern Slide för lösningar med flera skenor och fickdörrar · Slide Plus för lättare värmeisolerade skjutpartier

Karm/båge/fyllning: 73,8–195,9/44 mm · glas 24/28/32 mm

Se systemet

VärmeisoleradVärmeisolerade skjutsystemVärmeisolerat skjutsystem

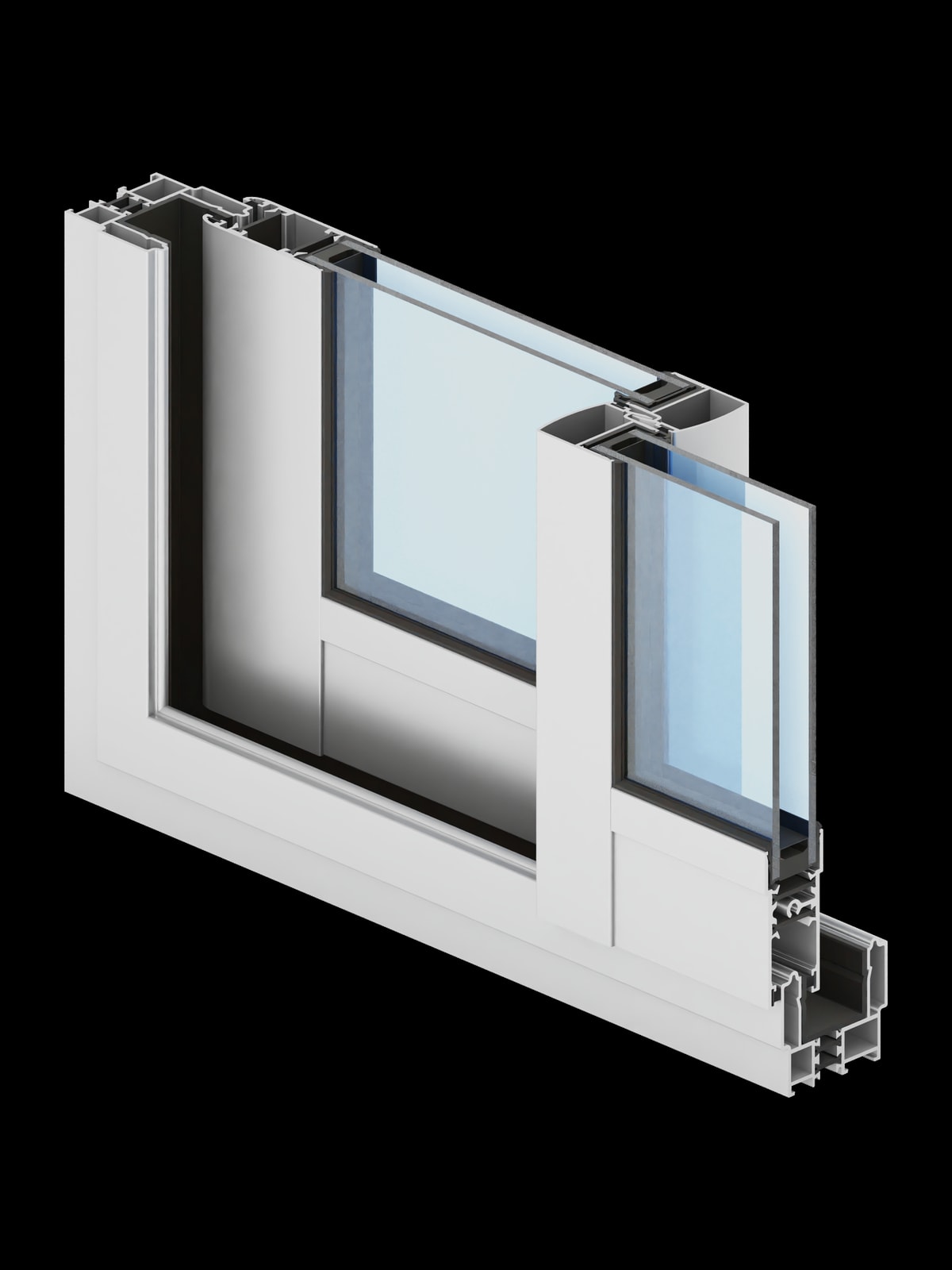

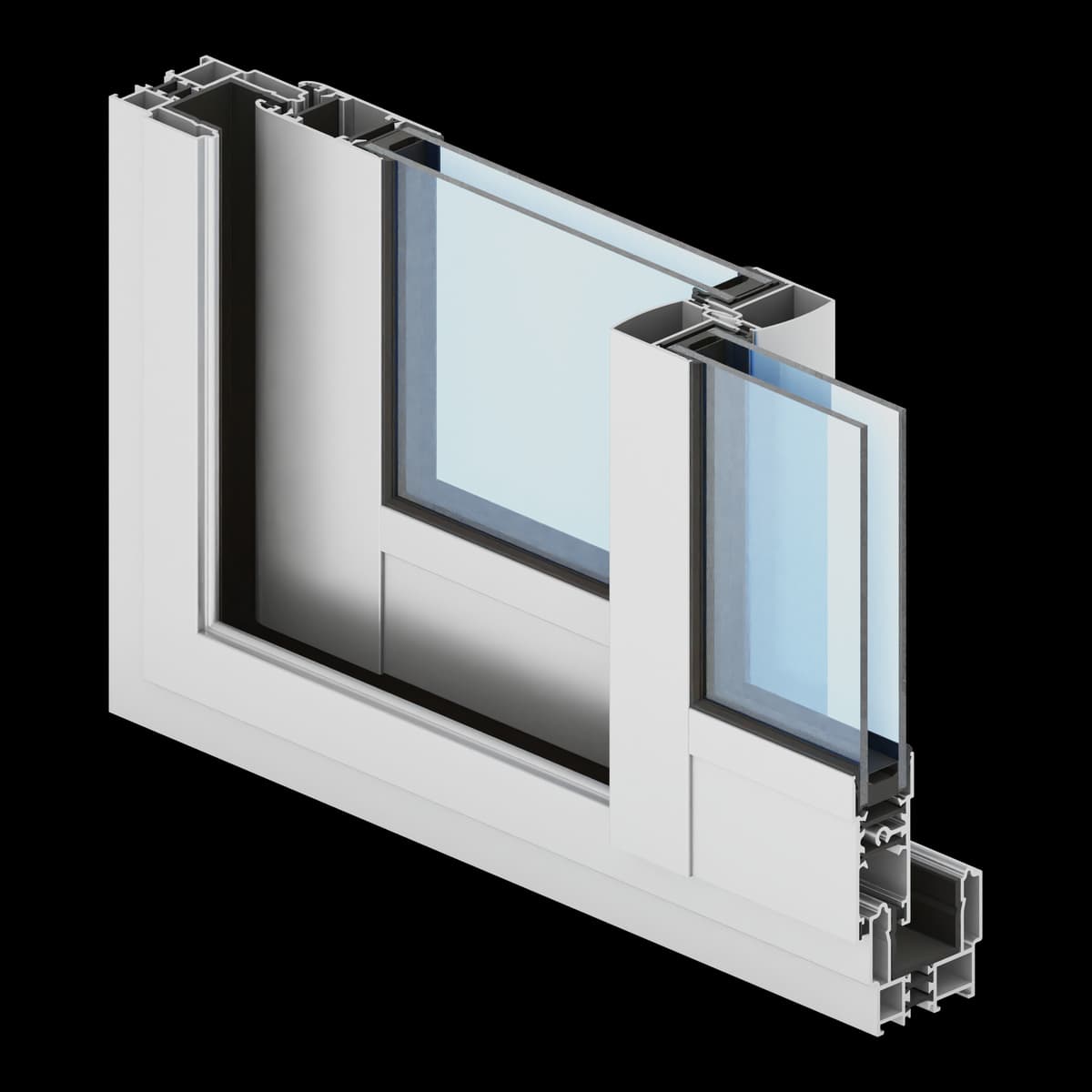

Slide Plus

Lätt, värmeisolerat skjutsystem för bostäder och andra byggnader med liknande krav.

Därför den här profilenLättare värmeisolerat skjutalternativ

Välj Slide Plus för mindre krävande öppningar i bostäder och andra projekt där ett enklare värmeisolerat skjutparti räcker. Slide Plus är varken HST eller Slide Cold, och bågarnas slutliga vikt kontrolleras för varje konfiguration.

Värmeisolerade skjutsystemVisoglide Plus för en bredare skjutplattform · Modern Slide för lösningar med flera skenor och fickdörrar · Slide Plus för lättare värmeisolerade skjutpartier

Karm/båge/fyllning: 59–103/32 mm · fyllning 6–9 eller 20–24 mm

Se systemet

Tre likvärdiga system

HST-utförande, moderna indelningar eller ett lättare värmeisolerat skjutparti

Bestäm först hur öppningen ska användas. Visoglide Plus ger fler konstruktionsalternativ och kan fås i HST-konfiguration, Modern Slide klarar flerspåriga lösningar och partier som skjuts in i en väggficka, och Slide Plus täcker lättare värmeisolerade skjutpartier.

Systemets tekniska namn

Visoglide Plus

Bredare skjutplattform, även som HST

Välj Visoglide Plus när öppningen kräver en kraftigare skjutkonstruktion, fler karmdjup att välja mellan och möjlighet att utföra vissa konfigurationer som lyft-skjutparti. Inte alla utföranden av Visoglide Plus är HST, och systemet ska inte likställas med Ultraglide-familjen.

Se systemet02

Systemets tekniska namn

Modern Slide

Flera skenor eller fickdörr

Välj Modern Slide när projektet kräver klassisk skjutfunktion med två, tre eller fyra skenor – som vanligt skjutparti eller som fickdörr – och en ren, modern anslutning mellan bågarna. Det är inget lyft-skjutparti (HST); fickdörrsutförandet kräver en lämplig ficka i väggen.

Se systemet03

Systemets tekniska namn

Slide Plus

Lättare värmeisolerat skjutsystem

Välj Slide Plus för öppningar i bostäder och andra projekt där du vill ha en enklare värmeisolerad skjutkonstruktion med lägre vikt. Det är varken HST eller det oisolerade systemet Slide Cold.

Se systemet

03system

Här följer system och tvärsnitt

Oisolerade skjutsystem

Oisolerade skjutsystem för ouppvärmda utrymmen, terrasser, balkonger och inomhusmiljöer.

Att tänka på vid valet: De här systemen är avsedda för ouppvärmda utrymmen och ger ingen värmeisolering i klimatskalet runt uppvärmda rum.

Oisolerade skjutsystem · tre separata lösningar

Oisolerade skjutpartier

De tre systemen är avsedda för ouppvärmda utrymmen och vissa inomhusmiljöer, men de löser olika uppgifter. Slide Cold är ett kraftigare skjutsystem med inramade bågar, Ecoslide en lätt flerspårig inglasning och Slide Glass ger den lugnaste glasytan.

Inget av de tre systemen har bruten köldbrygga, och inget av dem är tänkt att ersätta HST, värmeisolerade skjutdörrar eller skjutpartier i klimatskalet runt uppvärmda utrymmen. Mått, antal skenor, avvattning, hur utsatt läget är och bågarnas vikt fastställs för varje enskild öppning.

Utan bruten köldbryggaOisolerade skjutsystemOisolerat skjutsystem

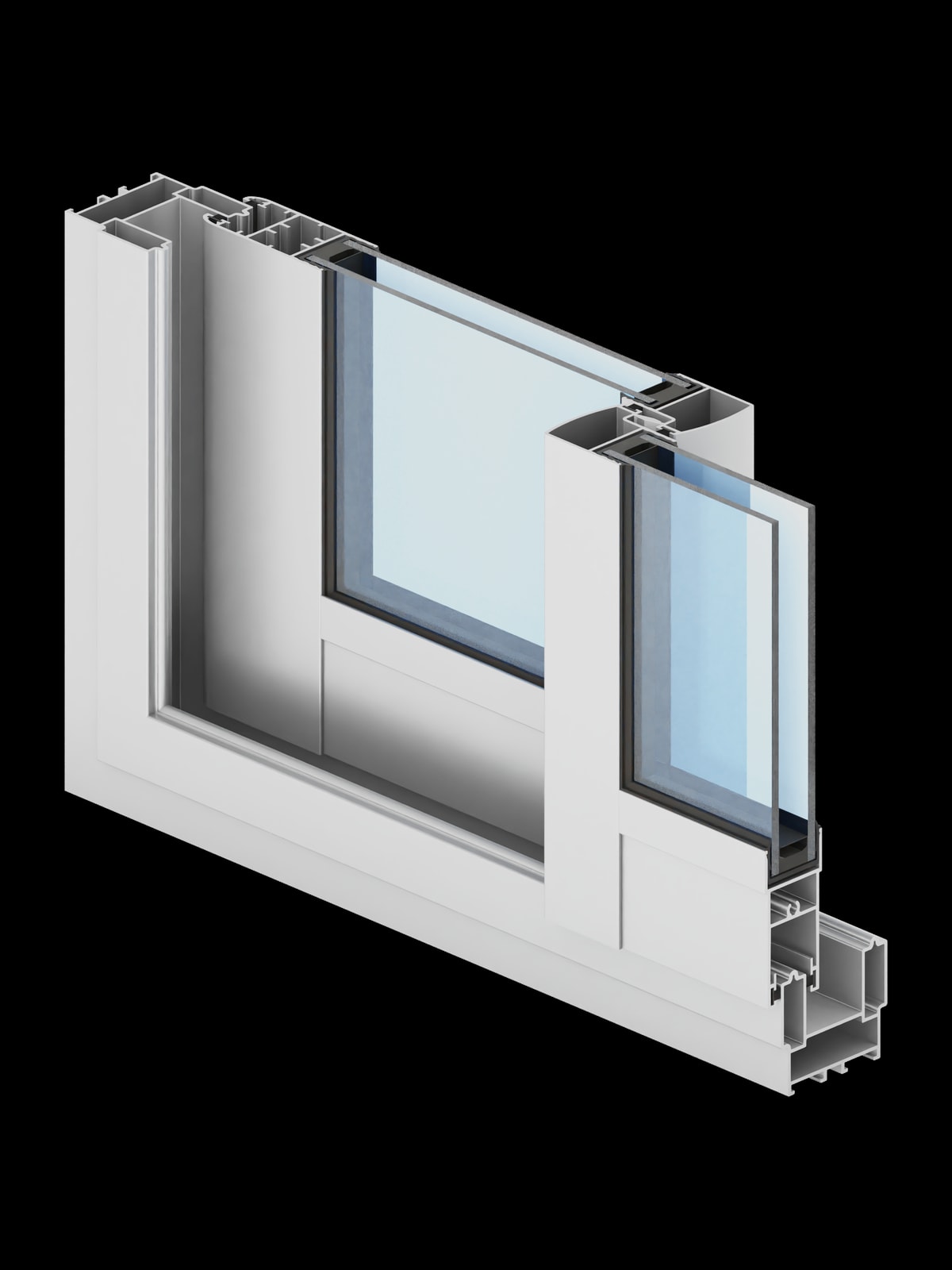

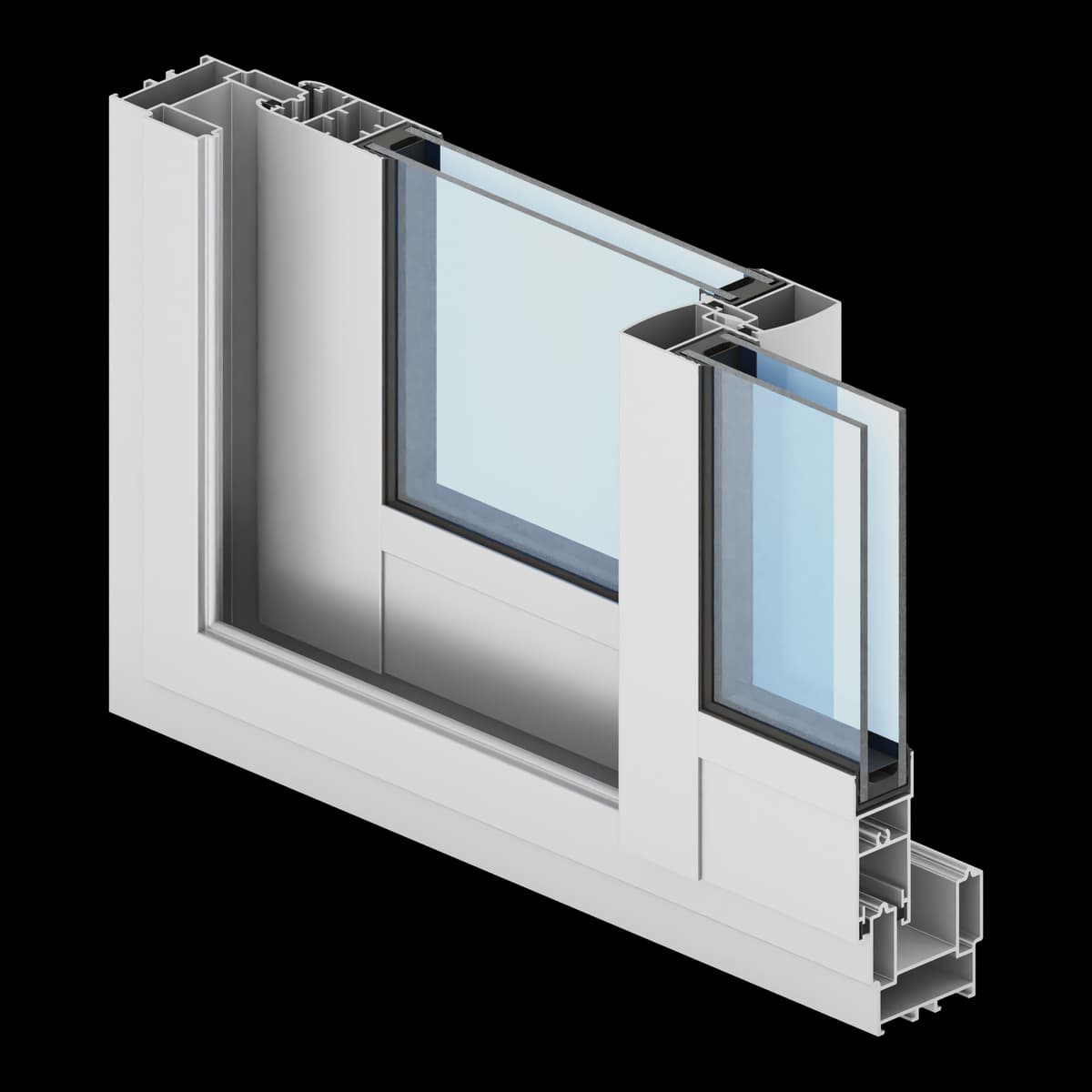

Slide Cold

Oisolerat skjutsystem för ouppvärmda utrymmen och, där det passar, för inomhusbruk eller terrasser.

Därför den här profilenRobustare oisolerat skjutsystem

Välj Slide Cold för öppningar i ouppvärmda utrymmen eller vissa öppningar inomhus där du behöver inramade skjutbågar, fler fyllningsalternativ och högre tillåten bågvikt. ”Cold” betyder att profilerna saknar bruten köldbrygga – systemet är varken Slide Plus eller HST.

Oisolerade skjutsystemSlide Cold för kraftigare skjutprofiler · Ecoslide för lätta inglasningar med flera skenor · Slide Glass för inglasningar med minimala profiler

Profiler/fyllning: karm 47,5–99 mm · båge 32 mm · fyllning 6–9 eller 20–24 mm

Se systemet

Utan bruten köldbryggaOisolerade skjutsystemOisolerat skjutsystem

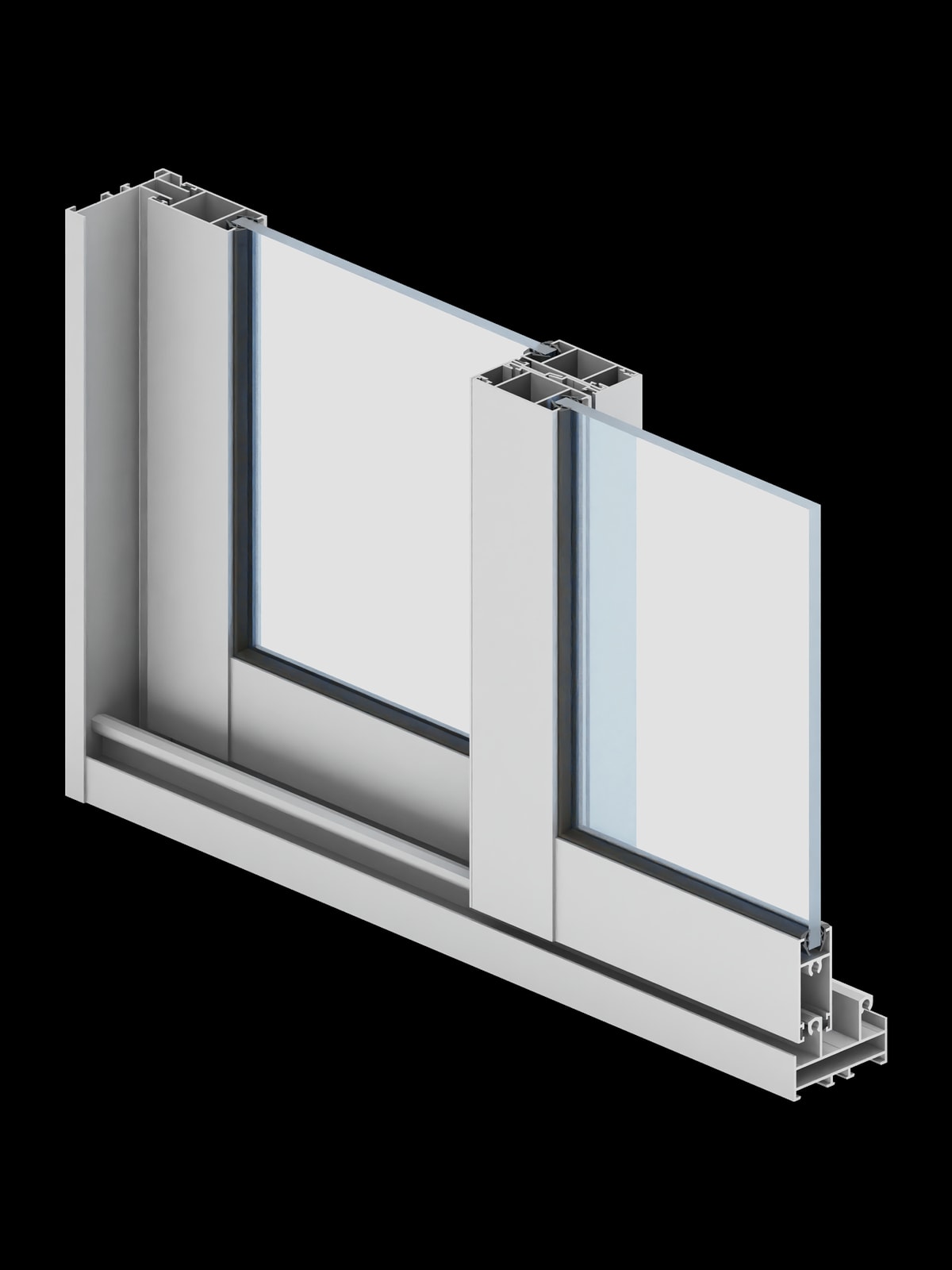

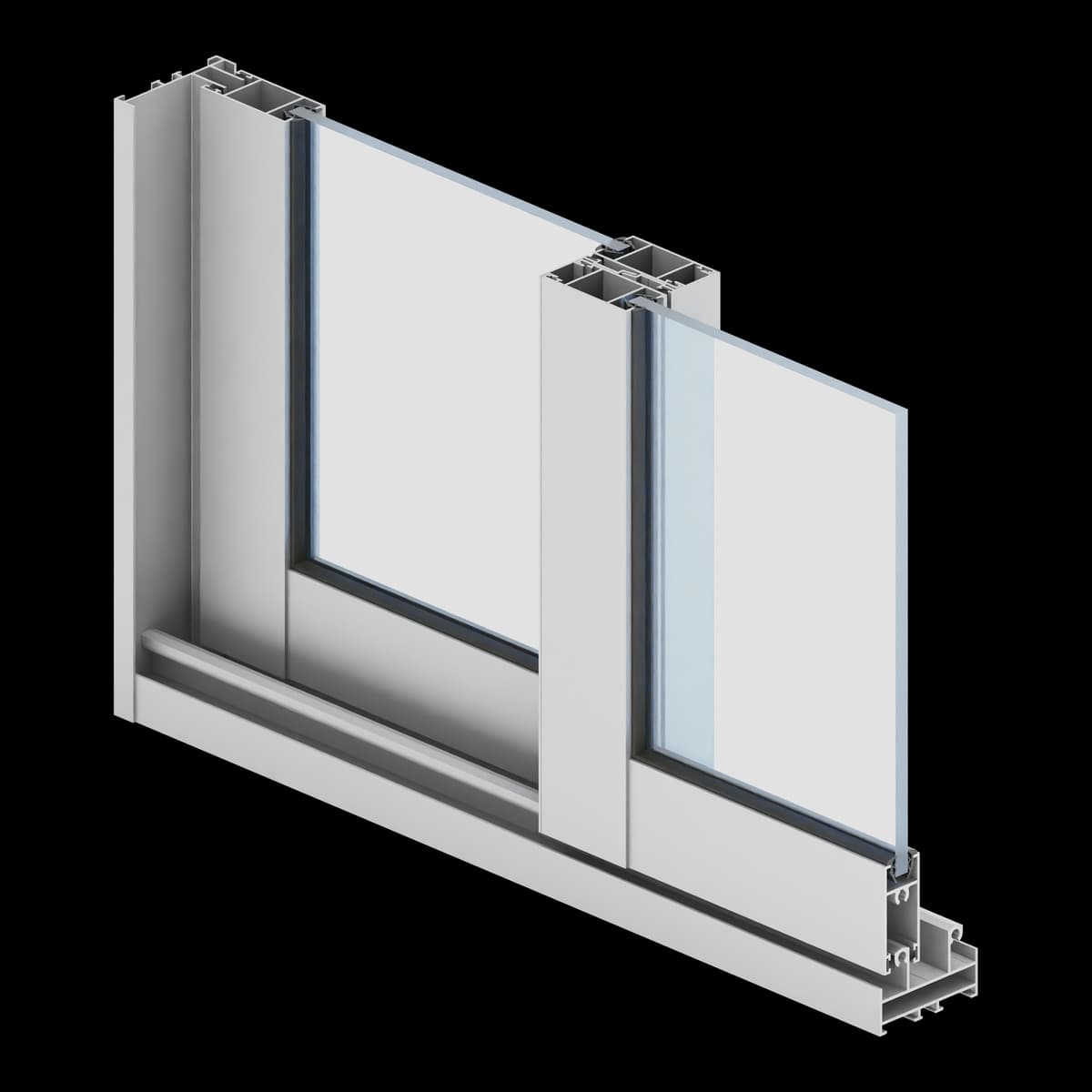

Ecoslide

Lätt, oisolerat skjutsystem med flera spår för balkonger, terrasser, loggior och inomhusbruk.

Därför den här profilenLätt flerspårig inglasning

Välj Ecoslide för balkonger, loggior, terrasser och inomhusmiljöer där smala profiler, två till fyra skenor och flera lätta bågar är viktiga. Ecoslide är inget skjutparti för klimatskalet runt uppvärmda utrymmen och inte heller ett högpresterande skjutsystem för terrassdörrar.

Oisolerade skjutsystemSlide Cold för kraftigare skjutprofiler · Ecoslide för lätta inglasningar med flera skenor · Slide Glass för inglasningar med minimala profiler

Profiler/fyllning: karm 54–106,5 mm · båge 18,5–21,5 mm · fyllning 4–12 mm

Se systemet

Utan bruten köldbryggaOisolerade skjutsystemOisolerat skjutsystem

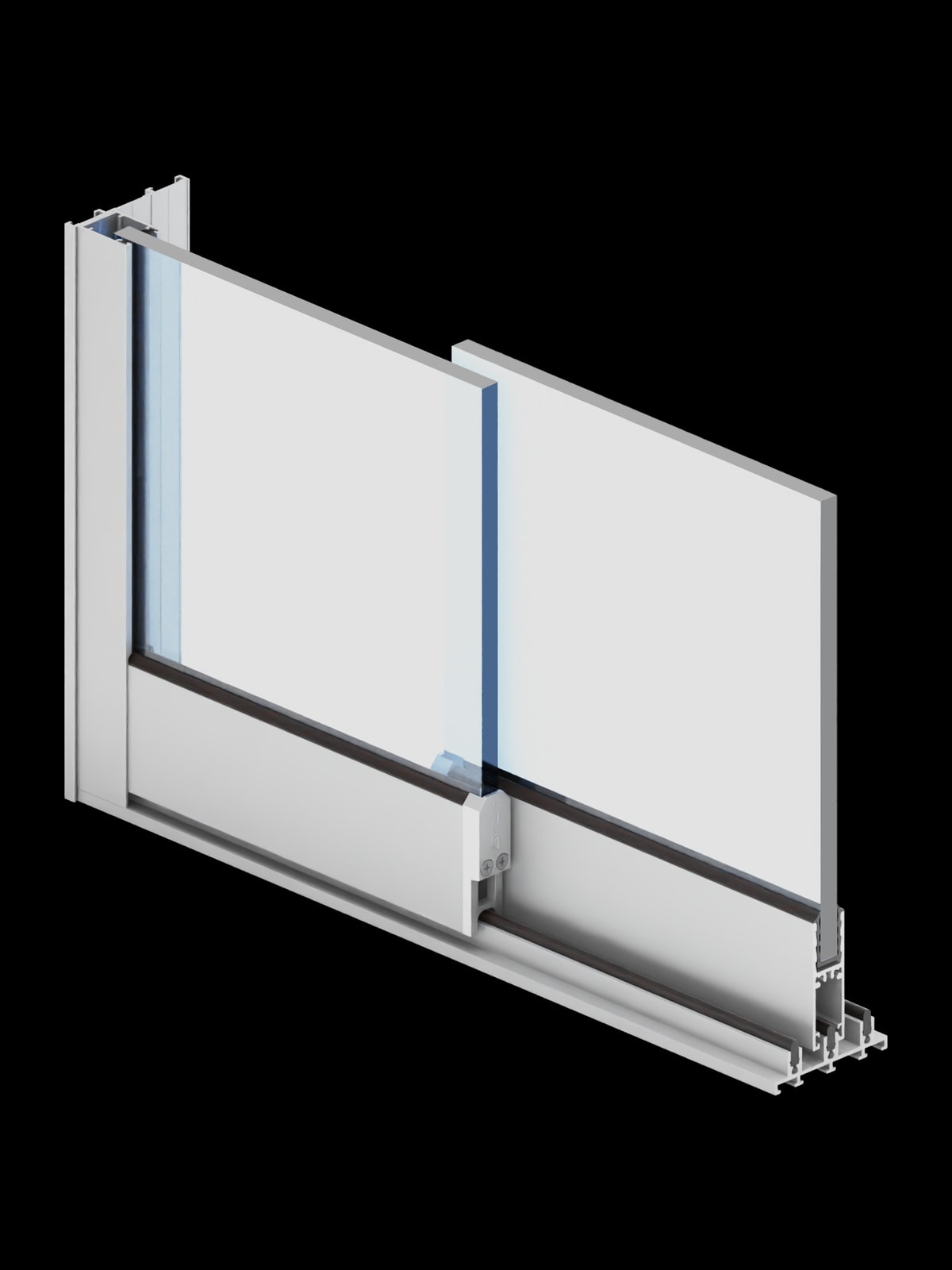

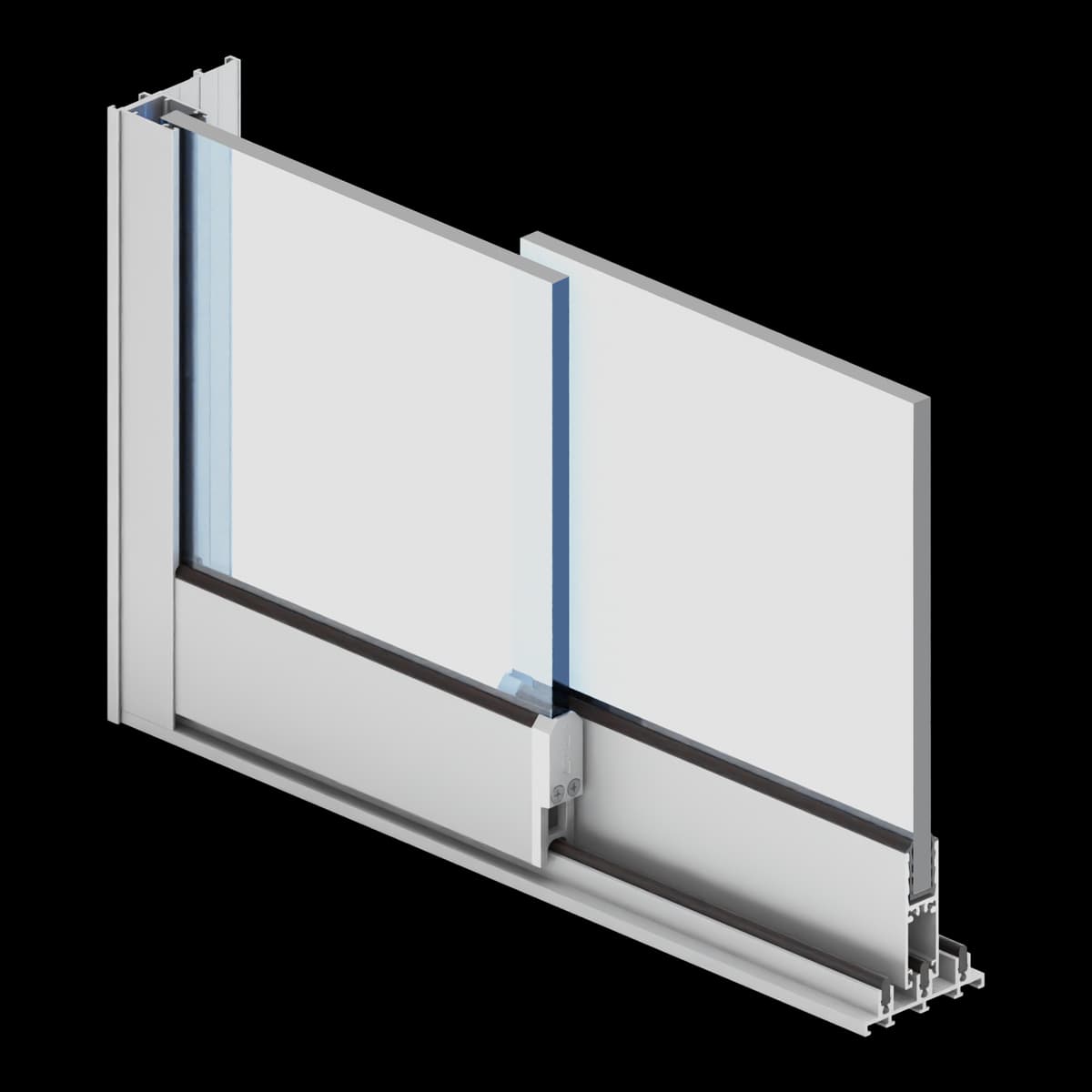

Slide Glass

Skjutbar inglasning med minimala profiler för pergolor, terrasser och andra ouppvärmda utrymmen.

Därför den här profilenInglasning med minimala profiler

Välj Slide Glass när en pergola, en terrass eller ett annat ouppvärmt utrymme behöver skjutbara glaspartier med så få synliga vertikala profiler som möjligt. Inglasningen med 10 mm glas är inte värmeisolerande.

Oisolerade skjutsystemSlide Cold för kraftigare skjutprofiler · Ecoslide för lätta inglasningar med flera skenor · Slide Glass för inglasningar med minimala profiler

Profiler/fyllning: glas 10 mm · 3/4/5 skenor · höjd upp till 2 600 mm

Se systemet

Tre likvärdiga oisolerade system

Kraftiga skjutprofiler, lätta flerspåriga skjutpartier eller glas med minimala profiler

Valet börjar med utrymmet och hur det ska användas. Slide Cold ger kraftigare profiler, Ecoslide bygger på flera lätta bågar och Slide Glass gör profilerna i inglasningen mindre synliga.

Systemets tekniska namn

Slide Cold

Robustare oisolerat skjutsystem

Välj Slide Cold när en öppning i ett ouppvärmt utrymme eller inomhus kräver en skjutprofil i aluminium, ett större spann av fyllningstjocklekar och en högre tillåten bågvikt. ”Cold” betyder att systemet saknar bruten köldbrygga; det ersätter inte Slide Plus, HST eller värmeisolerade balkongdörrar.

Se systemet02

Systemets tekniska namn

Ecoslide

Lätt flerspårig inglasning

Välj Ecoslide för balkonger, loggior, terrasser och inomhusmiljöer när du vill ha smala profiler, två till fyra skenor och flera lätta bågar. Det är ett lätt, oisolerat system – inte ett skjutparti för uppvärmda utrymmen och inte heller ett högpresterande skjutsystem för terrasser.

Se systemet03

Systemets tekniska namn

Slide Glass

Inglasning med minimala profiler

Välj Slide Glass när en pergola, en terrass eller ett annat ouppvärmt utrymme ska skyddas med skjutbara glaspartier där de vertikala profilerna knappt syns. Systemet har 10 mm tjockt glas och är ingen värmeisolerad inglasning.

Se systemet

Vanliga frågor

Inför den slutliga specifikationen

Hur väljer du ett skjutsystem i aluminium?

Vi börjar med funktionen och vad utrymmet ska användas till. Först därefter jämför vi öppningens bredd, antalet skenor, bågarnas vikt, tröskeln och värmeisoleringen.

Är PSK, vanliga skjutsystem och viksystem samma sak som HST?

PSK, vanliga skjutsystem och viksystem är inte detsamma som HST. System med lyft-skjutfunktion bildar en egen grupp.

Varför redovisas oisolerade skjutsystem separat?

De har inte samma värmeisolerande egenskaper som isolerade skjutdörrar och erbjuds inte som en del av klimatskalet runt uppvärmda utrymmen.

LUMORA · PROJEKTSPECIFIKATION

Skicka ritningar för en exakt specifikation

Mått, glas, beslag, hållfasthet, tröskel och öppningssätt bekräftas för varje enskild öppning – först då kan systemet anpassas till ditt LUMORA-projekt.
