Vad det är

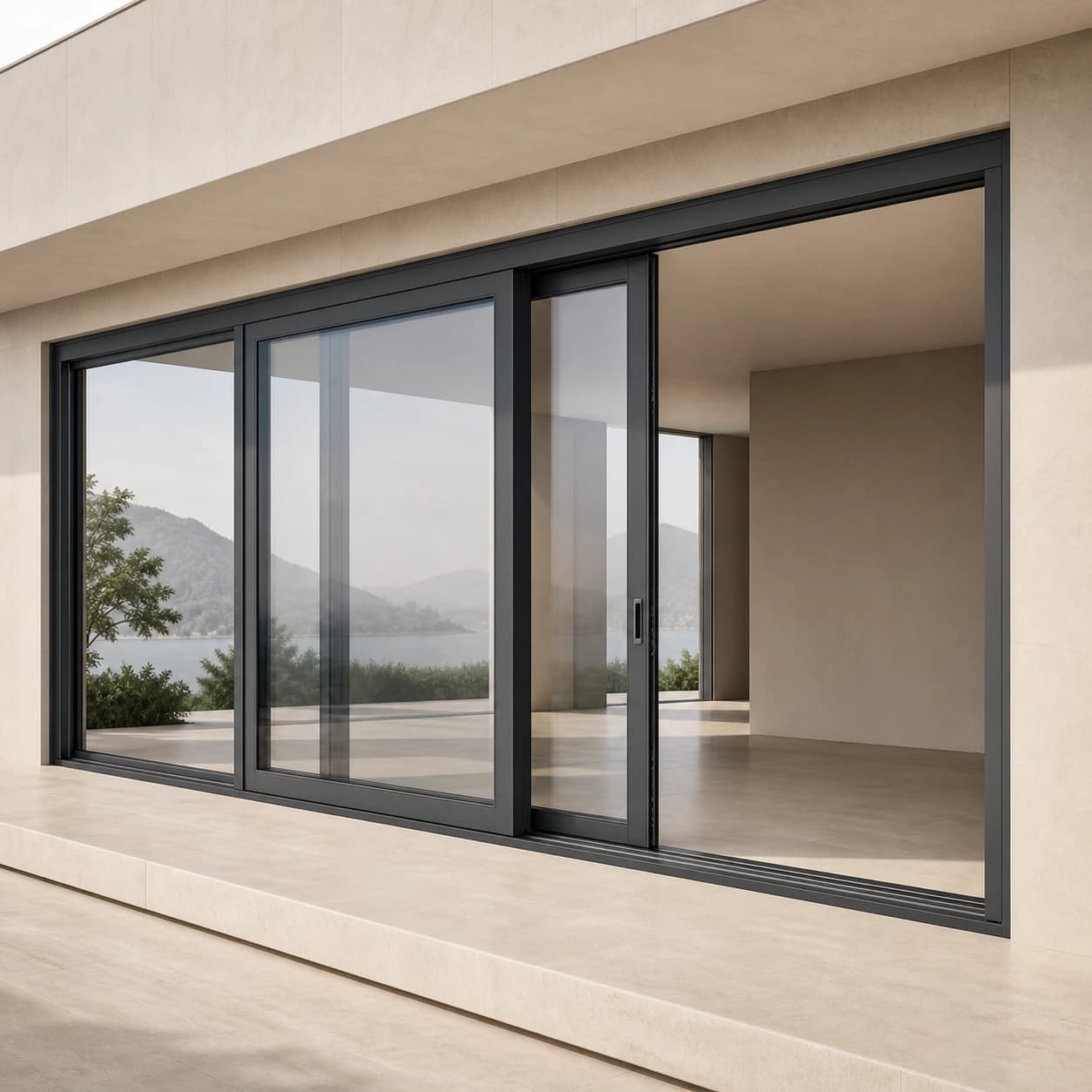

Lyft-skjutdörrar
Ultraglide-utförande med förbättrad värmeisolering, egna profildjup och egen uppbyggnad.
Användning i projektet
Ultraglide Thermo
Thermo är ett separat Ultraglide-utförande med egen värmeisolering och egen geometri.
Att tänka på vid valet
Användning och begränsningar
Thermo har ett eget tvärsnitt som kontrolleras för det valda elementet; uppgifterna för Ultraglides standardtvärsnitt gäller inte för Thermo-utförandet.
Fem varianter i Ultraglide-familjen
Välj öppningsschema, tröskel, hörnlösning eller värmeisolerad konstruktion
Ultraglides utföranden är ingen skala från sämre till bättre. Grundsystemet, den låga tröskeln, hörnlösningen, Monorail och Thermo passar olika förutsättningar i projektet, och varje utförande har sin egen geometri.
01
Systemets tekniska namn
Grundplattform för skjutdörrar och HSTUltraglide
Ultraglides breda grundplattform för skjutpartier och lyft-skjutpartier i stora glasade öppningar. Slutlig vikt, mått, antal skenor och funktion fastställs utifrån den aktuella konfigurationen.
Se utförandet02Systemets tekniska namn
Låg tröskel för enklare passageUltraglide med låg tröskel
Utförandet väljs när en lägre tröskelhöjd är ett viktigt krav i projektet. En låg tröskel innebär inte automatiskt en helt plan, hinderfri eller vattentät detalj utan rätt utfört golv och avvattning.
Se utförandet03Systemets tekniska namn
Öppningsbart glashörnUltraglide med hörnlösning
Med hörnlösningen kan bågarna skjutas undan så att ett hörn på 90° blir helt öppet. Det är inget fast glashörn; bågarnas ordningsföljd, om det blir två eller tre skenor och hur många element som behövs avgörs av det aktuella öppningsschemat.
Se utförandet04Systemets tekniska namn
En skjutskena och ett separat fast partiUltraglide Monorail
Monorail skiljer den skjutbara bågen från ett fast parti som är utformat för ändamålet. Systemet har en egen asymmetrisk karm och kan inte bytas mot standardtvärsnittet för Ultraglide eller mot Inferno Monorail.
Se utförandet05Aktuellt systemSystemets tekniska namn
Ultraglide med förbättrad värmeisoleringUltraglide Thermo
Välj Thermo när kraven på värmeisolering gör att det behövs en djupare karm, en båge på 77 mm och fler fyllningstjocklekar att välja mellan. Utförandet har en egen profilkonstruktion som kontrolleras för det aktuella elementet.
Aktuellt systemProfiltvärsnitt

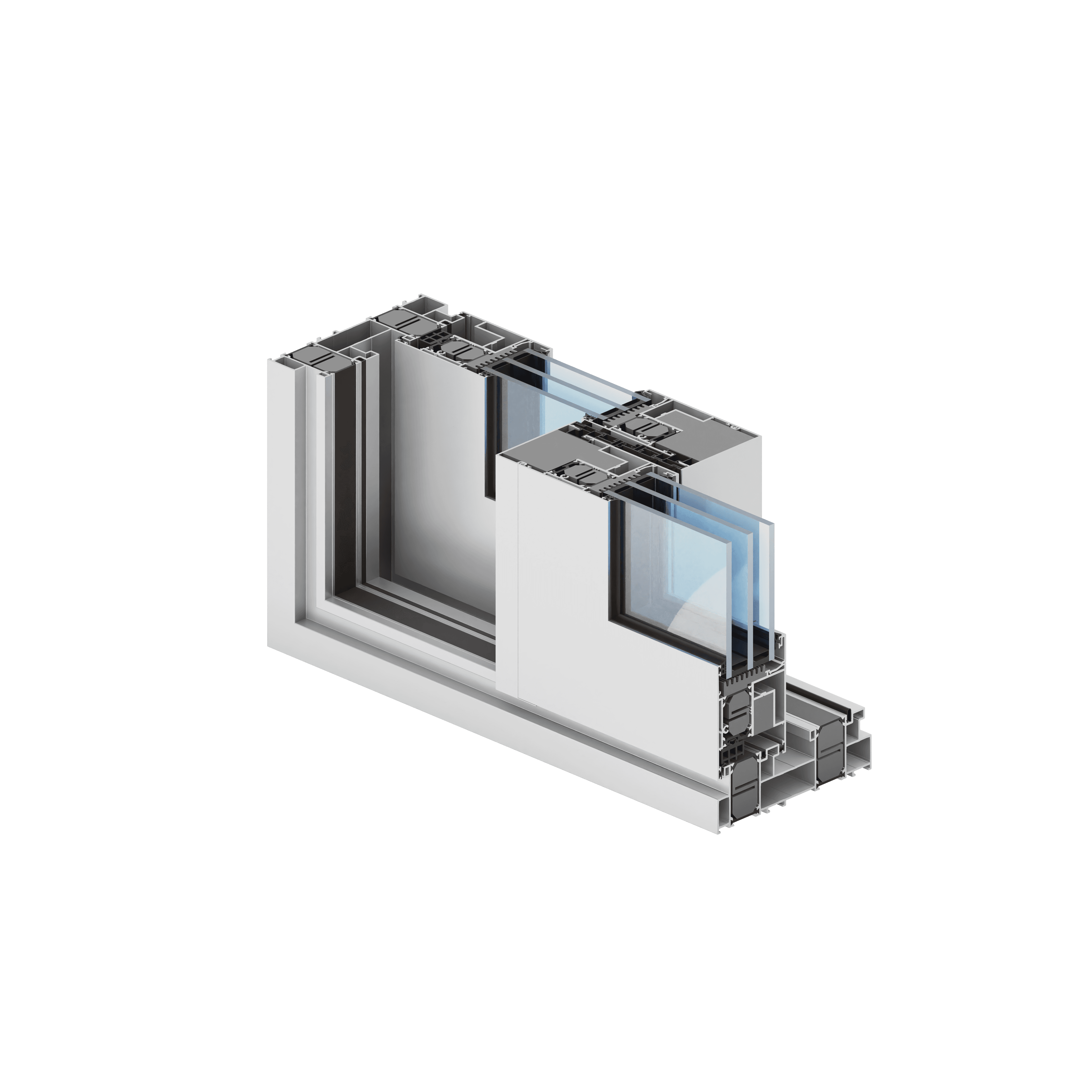

Ultraglide Thermo · Profiltvärsnitt
Tvärsnittet är en principskiss av systemet. Exakta mått och geometri framgår av den godkända tekniska ritningen.
Teknisk översikt
Ultraglide Thermo – lyft-skjutparti
- Karmdjup, verifierat tekniskt värde
- 173–269 mm
- Bågdjup, verifierat tekniskt värde
- 77 mm
- Fyllningstjocklek, verifierat tekniskt värde
- 18–59 mm
- Uf, värdet beror på den exakta konfigurationen
- från 1,29 W/m²K, beroende på profil och fyllning
- Provningar, värdet beror på den exakta konfigurationen
- Luftgenomsläpplighet: klass 4 (EN 12207); motstånd mot vindlast: C3/B4 (EN 12210); slagregnstäthet: E750 (EN 12208)
Viktigt att veta om systemet
Thermo har ett eget tvärsnitt som skiljer sig från standardutförandet av Ultraglide. De angivna prestandavärdena kommer från tillverkarens tekniska data. Att de gäller den offererade konstruktionen bekräftas med en relevant provningsrapport.
Jämförbara lösningar
Lyft-skjutdörrar
VärmeisoleradLyft-skjutdörrarSystemprofil
Inferno
Lyft-skjutsystem för stora och tunga glasade öppningar.
Se systemet
VärmeisoleradLyft-skjutdörrar
Inferno Monorail
Variant av lyft-skjutpartiet Inferno med en enda löpskena och ett separat fast parti.
Se systemet
VärmeisoleradLyft-skjutdörrarSystemprofil
Ultraglide
Omfattande familj av skjut- och lyft-skjutsystem med olika trösklar, skenor och hörnlösningar.
Se systemet
VärmeisoleradLyft-skjutdörrar
Ultraglide med låg tröskel
Ultraglide-utförande konstruerat för lägre tröskel och bättre tillgänglighet.
Se systemetVanliga frågor
Inför den slutliga specifikationen
Vad är systemet Ultraglide Thermo?
Ultraglide-utförande med förbättrad värmeisolering, egna profildjup och egen uppbyggnad.
Vad är systemet Ultraglide Thermo avsett för?
Thermo är ett separat Ultraglide-utförande med egen värmeisolering och egen geometri.
Vad bör du tänka på när du väljer systemet Ultraglide Thermo?
Thermo har ett eget tvärsnitt som kontrolleras för det valda elementet; uppgifterna för Ultraglides standardtvärsnitt gäller inte för Thermo-utförandet.
Gäller samma tekniska data för alla utföranden?
Mått, glas, beslag, hållfasthet, tröskel och öppningssätt bekräftas för varje enskild öppning – först då kan systemet anpassas till ditt LUMORA-projekt.
