Vad det är
Värmeisolerade skjutsystem
Modernt, värmeisolerat skjutsystem för vanliga skjutpartier, flerspåriga lösningar och fickdörrar.
Användning i projektet

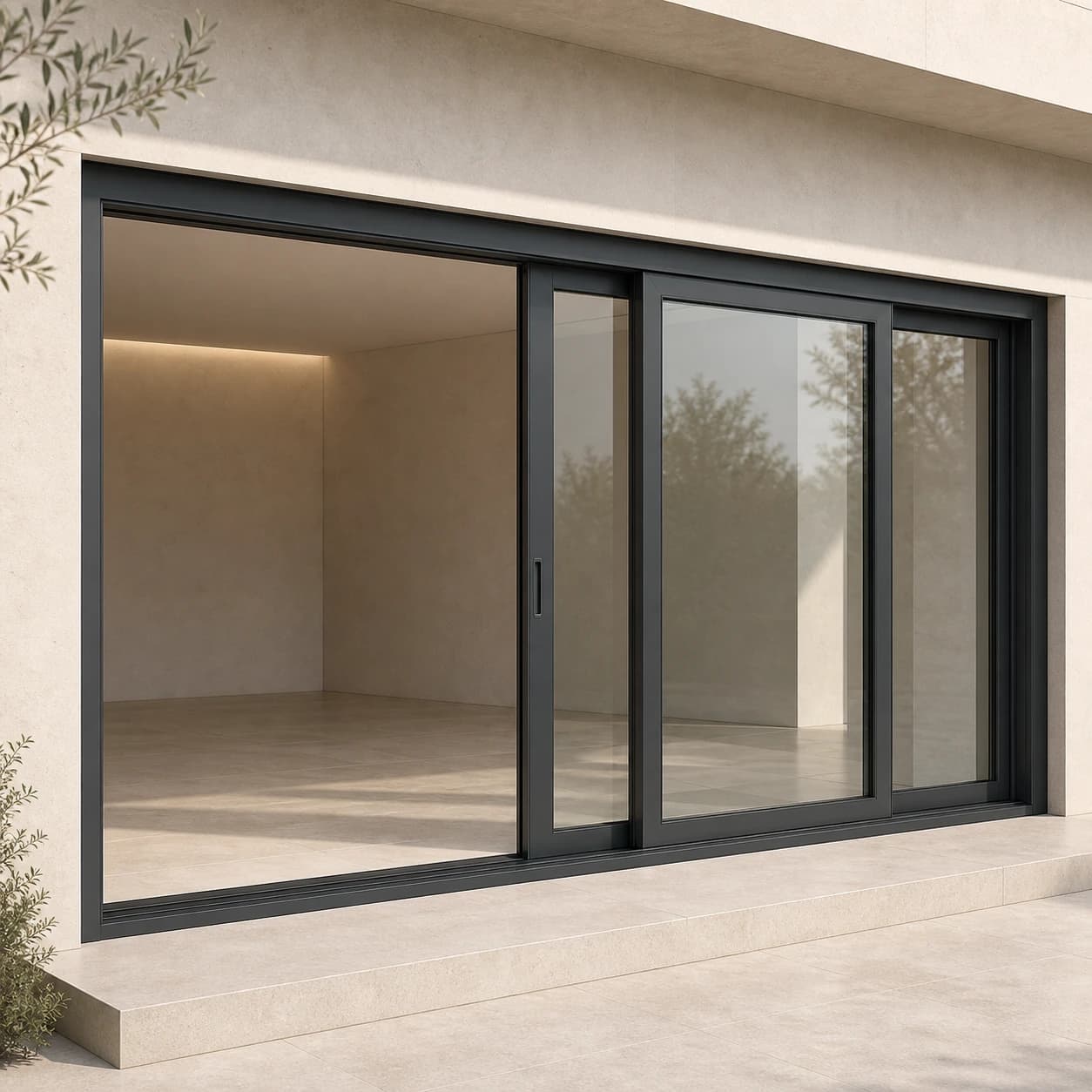

Modern Slide
Modern Slide har en klassisk skjutfunktion.
Att tänka på vid valet
Användning och begränsningar
Fickdörrar och monoblocklösningar måste bekräftas för den aktuella konfigurationen.
Tre fristående värmeisolerade skjutsystem
Välj skjutfunktion efter öppningens krav
Visoglide Plus, Modern Slide och Slide Plus är inte utföranden av ett och samma grundsystem. De jämförs som tre likvärdiga värmeisolerade skjutlösningar utifrån skjutfunktion, konstruktionens bredd, bågarnas vikt och öppningens faktiska krav.
01
Systemets tekniska namn
Bredare skjutplattform, även som HSTVisoglide Plus
Välj Visoglide Plus när öppningen kräver en kraftigare skjutkonstruktion, fler karmdjup att välja mellan och möjlighet att utföra vissa konfigurationer som lyft-skjutparti. Inte alla utföranden av Visoglide Plus är HST, och systemet ska inte likställas med Ultraglide-familjen.
Se utförandet02Aktuellt systemSystemets tekniska namn
Flera skenor eller fickdörrModern Slide
Välj Modern Slide när projektet kräver klassisk skjutfunktion med två, tre eller fyra skenor – som vanligt skjutparti eller som fickdörr – och en ren, modern anslutning mellan bågarna. Det är inget lyft-skjutparti (HST); fickdörrsutförandet kräver en lämplig ficka i väggen.
Aktuellt system03Systemets tekniska namn
Lättare värmeisolerat skjutsystemSlide Plus
Välj Slide Plus för öppningar i bostäder och andra projekt där du vill ha en enklare värmeisolerad skjutkonstruktion med lägre vikt. Det är varken HST eller det oisolerade systemet Slide Cold.
Se utförandetProfiltvärsnitt

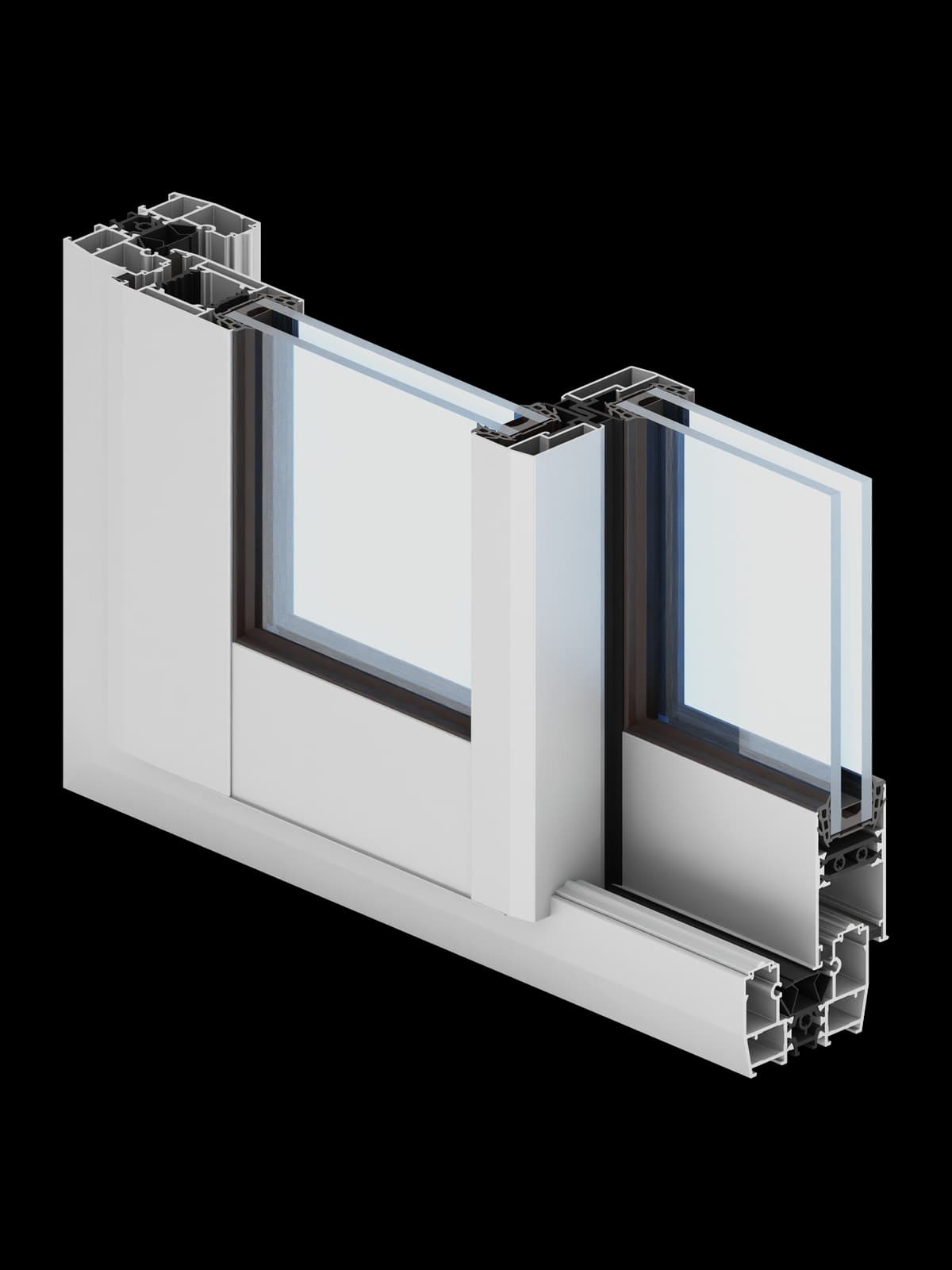

Modern Slide · Profiltvärsnitt
Tvärsnittet är en principskiss av systemet. Exakta mått och geometri framgår av den godkända tekniska ritningen.
Teknisk översikt
Modern Slide – skjutdörrar i aluminium
- Karmdjup, verifierat tekniskt värde
- 73,8–195,9 mm
- Bågdjup, verifierat tekniskt värde
- 44 mm
- Glas, verifierat tekniskt värde
- 24, 28 eller 32 mm
- Största bågvikt, värdet beror på den exakta konfigurationen
- upp till 250 kg
- Uf, värdet beror på den exakta konfigurationen
- från 1,50 W/m²K, beroende på profil och fyllning
- Provningar, värdet beror på den exakta konfigurationen
- Luftgenomsläpplighet: klass 3 (EN 12207); motstånd mot vindlast: C1 (EN 12210); slagregnstäthet: 6A (EN 12208)
- Utföranden, värdet beror på den exakta konfigurationen
- 2, 3 eller 4 skenor; finns som fickdörr och i monoblockutförande
- Synlig bredd där bågarna möts, värdet beror på den exakta konfigurationen
- 35 mm i ett särskilt utförande
Viktigt att veta om systemet
Väljer du utförandet som fickdörr behöver du i förväg planera utrymmet som bågen skjuts in i och vilka byggåtgärder som krävs. De angivna klasserna kommer från tillverkarens tekniska data. Att de gäller den offererade konstruktionen bekräftas med en relevant provningsrapport.
Jämförbara lösningar
Värmeisolerade skjutsystem
VärmeisoleradVärmeisolerade skjutsystemSystemprofil
Visoglide Plus
Värmeisolerat system för skjutpartier och vissa lyft-skjutkonstruktioner.
Se systemet
VärmeisoleradVärmeisolerade skjutsystemSystemprofil
Slide Plus
Lätt, värmeisolerat skjutsystem för bostäder och andra byggnader med liknande krav.
Se systemetVanliga frågor
Inför den slutliga specifikationen
Vad är systemet Modern Slide?
Modernt, värmeisolerat skjutsystem för vanliga skjutpartier, flerspåriga lösningar och fickdörrar.
Vad är systemet Modern Slide avsett för?
Modern Slide har en klassisk skjutfunktion.
Vad bör du tänka på när du väljer systemet Modern Slide?
Fickdörrar och monoblocklösningar måste bekräftas för den aktuella konfigurationen.
Gäller samma tekniska data för alla utföranden?
Mått, glas, beslag, hållfasthet, tröskel och öppningssätt bekräftas för varje enskild öppning – först då kan systemet anpassas till ditt LUMORA-projekt.
