Vad det är
Värmeisolerade skjutsystem
Värmeisolerat system för skjutpartier och vissa lyft-skjutkonstruktioner.
Användning i projektet

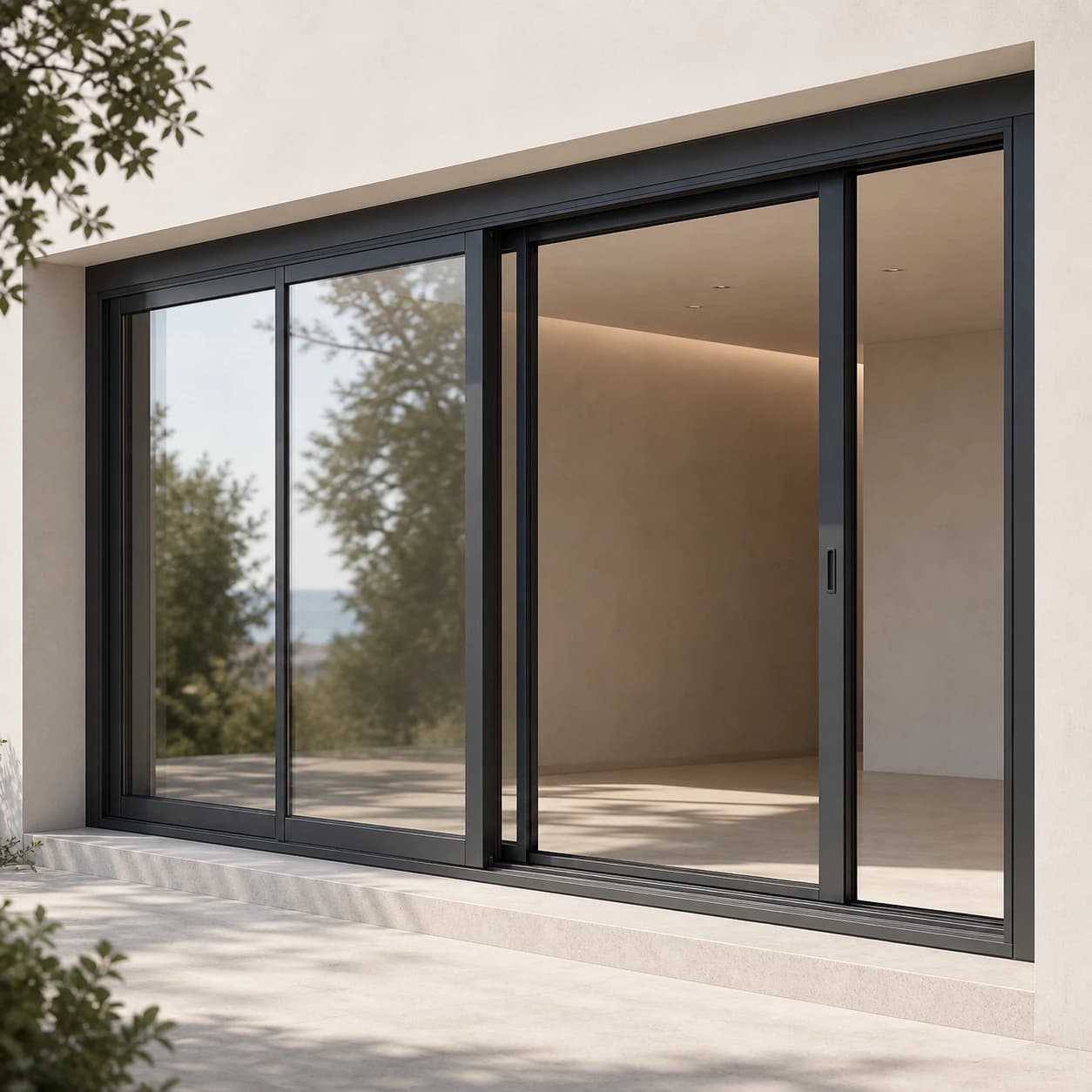

Visoglide Plus
Visoglide Plus är ett skjutsystem som även kan utföras som lyft-skjutparti.
Att tänka på vid valet
Användning och begränsningar
Lyft-skjutfunktionen (HST) bekräftas för den aktuella konfigurationen av Visoglide Plus.
Tre fristående värmeisolerade skjutsystem
Välj skjutfunktion efter öppningens krav
Visoglide Plus, Modern Slide och Slide Plus är inte utföranden av ett och samma grundsystem. De jämförs som tre likvärdiga värmeisolerade skjutlösningar utifrån skjutfunktion, konstruktionens bredd, bågarnas vikt och öppningens faktiska krav.
01Aktuellt system
Systemets tekniska namn
Bredare skjutplattform, även som HSTVisoglide Plus
Välj Visoglide Plus när öppningen kräver en kraftigare skjutkonstruktion, fler karmdjup att välja mellan och möjlighet att utföra vissa konfigurationer som lyft-skjutparti. Inte alla utföranden av Visoglide Plus är HST, och systemet ska inte likställas med Ultraglide-familjen.
Aktuellt system02Systemets tekniska namn
Flera skenor eller fickdörrModern Slide
Välj Modern Slide när projektet kräver klassisk skjutfunktion med två, tre eller fyra skenor – som vanligt skjutparti eller som fickdörr – och en ren, modern anslutning mellan bågarna. Det är inget lyft-skjutparti (HST); fickdörrsutförandet kräver en lämplig ficka i väggen.
Se utförandet03Systemets tekniska namn
Lättare värmeisolerat skjutsystemSlide Plus
Välj Slide Plus för öppningar i bostäder och andra projekt där du vill ha en enklare värmeisolerad skjutkonstruktion med lägre vikt. Det är varken HST eller det oisolerade systemet Slide Cold.
Se utförandetProfiltvärsnitt

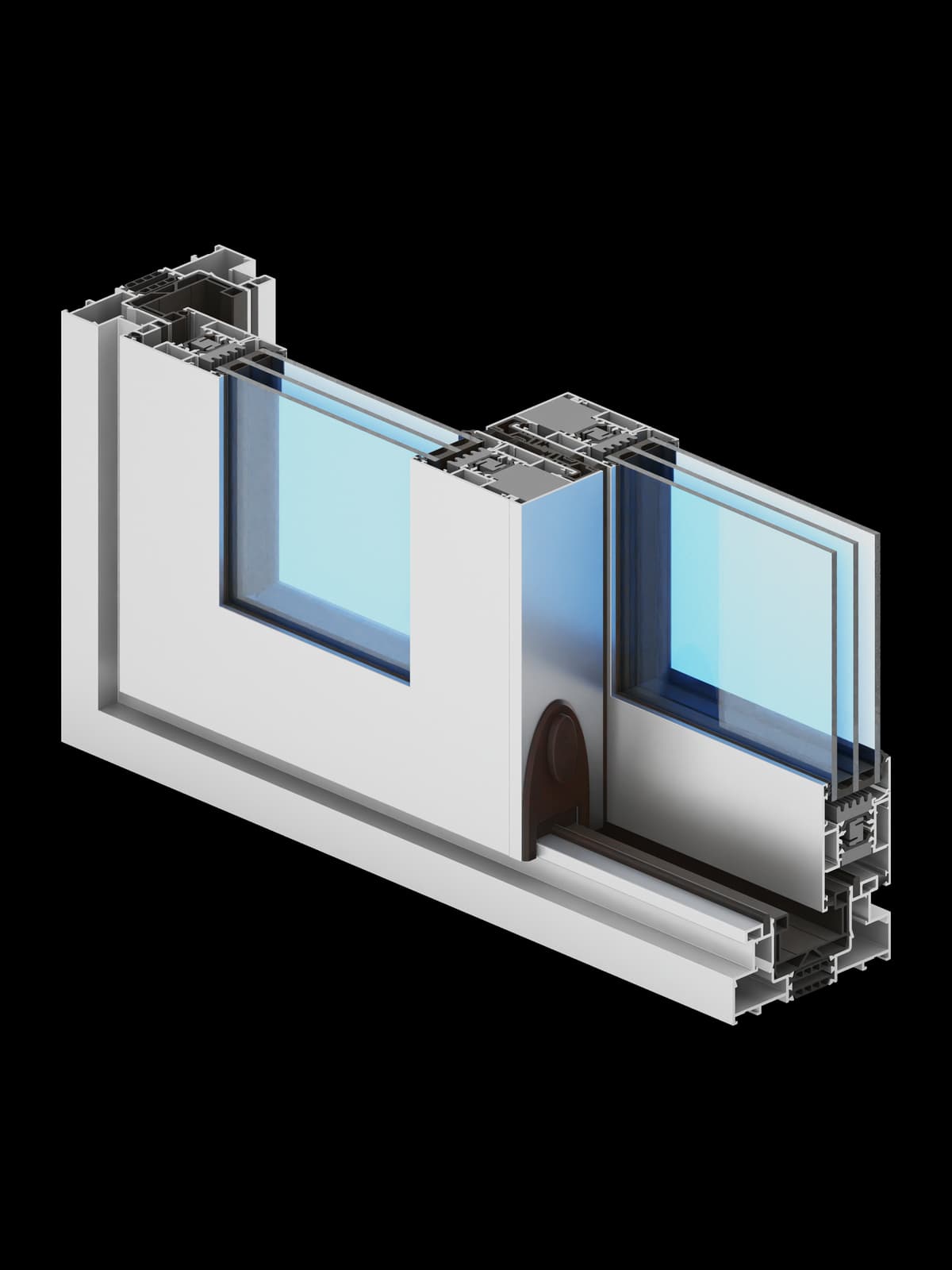

Visoglide Plus · Profiltvärsnitt
Tvärsnittet är en principskiss av systemet. Exakta mått och geometri framgår av den godkända tekniska ritningen.
Teknisk översikt
Visoglide Plus – skjutdörrar
- Karmdjup, verifierat tekniskt värde
- 118/142/184 mm
- Bågdjup, verifierat tekniskt värde
- 51 mm
- Fyllningstjocklek, båge, verifierat tekniskt värde
- 6–36 mm
- Fyllningstjocklek, Monorail-utförandet, värdet beror på den exakta konfigurationen
- 18–60 mm
- Bågvikt, värdet beror på den exakta konfigurationen
- upp till 250 kg som skjutdörr; upp till 200 kg som lyft-skjutdörr
- Uf, värdet beror på den exakta konfigurationen
- från 2,1 W/m²K, beroende på profil och fyllning
- Provningar, värdet beror på den exakta konfigurationen
- Luftgenomsläpplighet: klass 4 (EN 12207); motstånd mot vindlast: C3/B4 (EN 12210); slagregnstäthet: 9A (EN 12208)
Viktigt att veta om systemet
Visoglide Plus och Ultraglide skiljer sig åt i konstruktion och prestanda. De angivna klasserna kommer från tillverkarens tekniska data. Att de gäller den offererade konstruktionen bekräftas med en relevant provningsrapport.
Jämförbara lösningar
Värmeisolerade skjutsystem
VärmeisoleradVärmeisolerade skjutsystemSystemprofil
Modern Slide
Modernt, värmeisolerat skjutsystem för vanliga skjutpartier, flerspåriga lösningar och fickdörrar.
Se systemet
VärmeisoleradVärmeisolerade skjutsystemSystemprofil
Slide Plus
Lätt, värmeisolerat skjutsystem för bostäder och andra byggnader med liknande krav.
Se systemetVanliga frågor
Inför den slutliga specifikationen
Vad är systemet Visoglide Plus?
Värmeisolerat system för skjutpartier och vissa lyft-skjutkonstruktioner.
Vad är systemet Visoglide Plus avsett för?
Visoglide Plus är ett skjutsystem som även kan utföras som lyft-skjutparti.
Vad bör du tänka på när du väljer systemet Visoglide Plus?
Lyft-skjutfunktionen (HST) bekräftas för den aktuella konfigurationen av Visoglide Plus.
Gäller samma tekniska data för alla utföranden?
Mått, glas, beslag, hållfasthet, tröskel och öppningssätt bekräftas för varje enskild öppning – först då kan systemet anpassas till ditt LUMORA-projekt.
