Šta je ovaj sistem
Podizno-klizna vrata
Termički poboljšana izvedba Ultraglide, sa drugačijom dubinom profila i konstrukcijom.
Namena u projektu
Ultraglide Thermo
Thermo je zasebna izvedba Ultraglide, sa sopstvenim termoizolacionim sklopom i geometrijom.
Važno pri izboru
Namena i ograničenja
Thermo ima poseban presek koji se proverava za izabrani element; podaci za standardni presek Ultraglide ne važe za izvedbu Thermo.
Pet varijanti porodice Ultraglide
Izaberite šemu, prag, ugao ili termoizolovani sklop
Izvedbe sistema Ultraglide nisu poređane od lošije ka boljoj. Osnovni sistem, niski prag, ugaono rešenje, Monorail i Thermo odgovaraju različitim projektnim uslovima, a svaka izvedba ima sopstvenu geometriju.
01
Tehnički naziv sistema
Standardni klizni i HST sistemUltraglide
Osnovna izvedba sistema Ultraglide za klizne i podizno-klizne šeme velikih ostakljenih otvora. Konačna težina, dimenzije, broj šina i način rada potvrđuju se za svaku konfiguraciju posebno.
Pogledajte izvedbu02Tehnički naziv sistema
Lakši prolaz uz niski pragUltraglide sa niskim pragom
Ova izvedba se bira kada je niži prag važan zahtev projekta. Niski prag sam po sebi ne znači potpuno ravan prelaz bez prepreka niti vodonepropusan spoj; za to su potrebni odgovarajući pod i odvodnjavanje.
Pogledajte izvedbu03Tehnički naziv sistema
Otvaranje ostakljenog uglaUltraglide ugaono rešenje
Kod ugaonog rešenja krila se razmiču tako da se ugao od 90° potpuno otvara. To nije fiksni stakleni ugao; redosled krila, broj šina (dve ili tri) i broj elemenata određuju se prema izabranoj šemi.
Pogledajte izvedbu04Tehnički naziv sistema
Jedna klizna šina i posebno fiksno poljeUltraglide Monorail
Monorail razdvaja aktivno klizno krilo od posebno izvedenog fiksnog polja. Ima sopstveni asimetrični ram i nije ga moguće zameniti standardnim presekom Ultraglide ni presekom Inferno Monorail.
Pogledajte izvedbu05Prikazani sistemTehnički naziv sistema
Termički poboljšani sklop UltraglideUltraglide Thermo
Thermo se bira kada su zbog termičkih zahteva potrebni dublji ram, krilo od 77 mm i širi raspon ispune. Ima zaseban sklop profila koji se proverava za svaki element posebno.

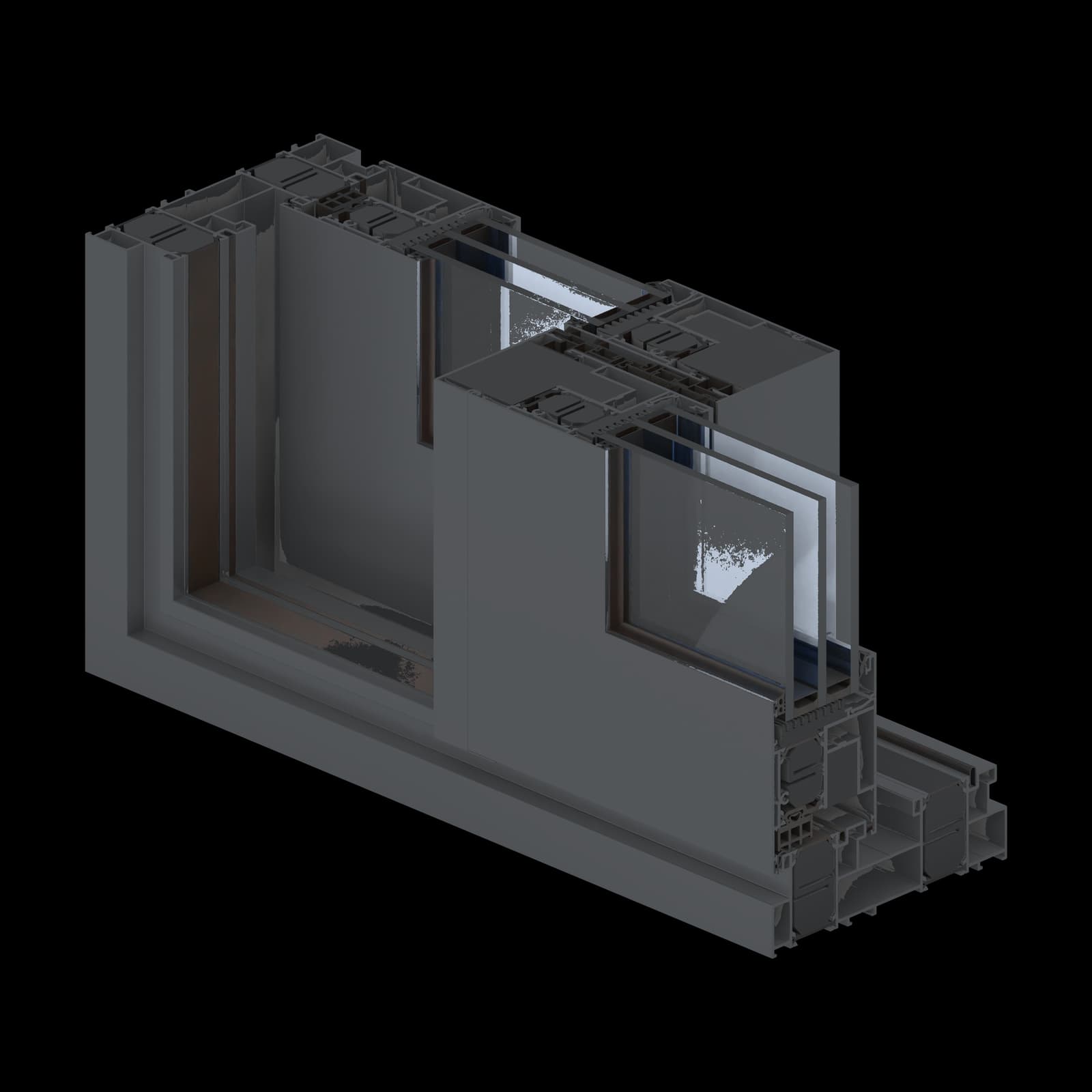

Prikazani sistemPresek profila
Ultraglide Thermo · Presek profila
Presek je ilustrativni prikaz sistema. Tačne dimenzije i geometrija potvrđuju se prema odobrenom tehničkom crtežu.
Tehnički pregled
Ultraglide Thermo podizno-klizna vrata
- Dubina rama, proveren tehnički podatak
- 173–269 mm
- Dubina krila, proveren tehnički podatak
- 77 mm
- Ispuna, proveren tehnički podatak
- 18–59 mm
- Uf, vrednost zavisi od tačne konfiguracije
- od 1,29 W/m²K, zavisno od profila i ispune
- Ispitivanja, vrednost zavisi od tačne konfiguracije
- Propustljivost vazduha: klasa 4 (EN 12207); otpornost na vetar: C3/B4 (EN 12210); vodonepropusnost: E750 (EN 12208)
Važne napomene o sistemu
Thermo ima poseban presek koji se razlikuje od standardne izvedbe Ultraglide. Navedene performanse preuzete su iz tehničkih podataka proizvođača. Da li važe za ponuđeni sklop, potvrđuje se odgovarajućim izveštajem o ispitivanju.
