Zunanja zaščita
Fasada, cokel, obdelava odprtin in odvodnjavanje ščitijo sistem pred vremenskimi vplivi.
Sloji · stiki · dokazila
Stene montažne hiše: sistem gradnje in dokazila
Prerez stene mora pokazati, kako sklop zagotavlja nosilnost, toplotno zaščito, zaščito pred vlago, zrakotesnost, zvočno zaščito in požarno varnost – pa tudi neprekinjenost na stikih s temelji in streho, pri odprtinah in pri vsakem preboju.

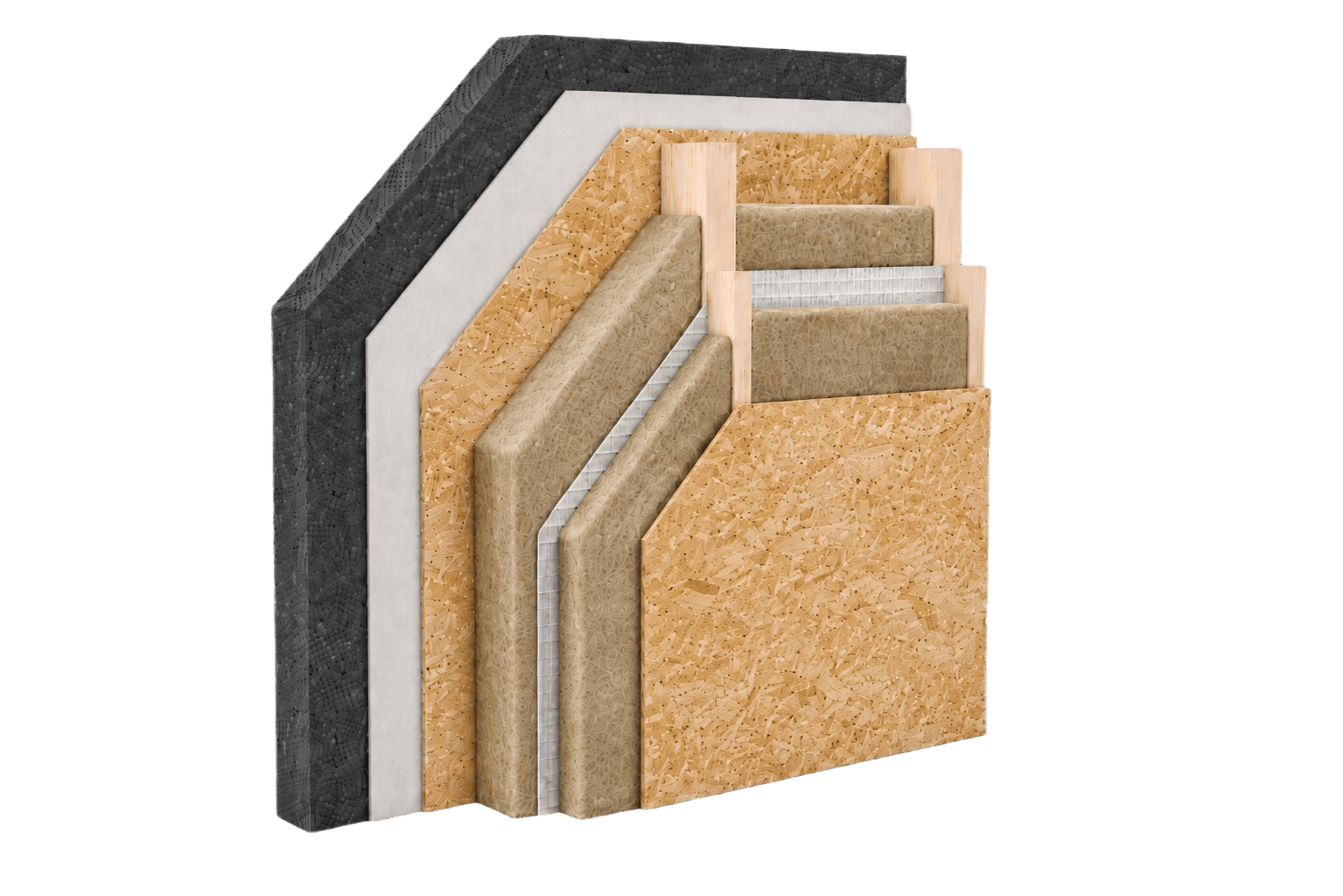

SAVOX SUPREME · PRIMER KONFIGURACIJEKako brati prikaz
Ilustracija ni univerzalna tehnična specifikacija
Za vsak projekt morajo biti navedeni točno ime sistema, sloji, debeline, materiali, detajli in različica dokumenta.
Podatek za en sam material še ne dokazuje lastnosti celotne stene. Rezultat je odvisen od sklopa, stikov, dimenzij in pogojev uporabe.
Specifikacija
Šest funkcij, ki jih mora stena združevati
Toplotni ovoj
Toplotna izolacija in neprekinjenost detajlov omejujeta toplotne izgube in toplotne mostove.
Nosilna konstrukcija
Dimenzije, raster, material in spoji izhajajo iz statičnega izračuna.
Plošče in togost
Vloga plošč je odvisna od položaja, pritrditve in dokumentiranega sistema.
Zrak in vodna para
Zrakotesna plast in parna zapora ter stiki in preboji morajo biti projektirani in izvedeni brez prekinitev.
Notranja obdelava
Obloge, inštalacijski prostor in zaključni sloji se uskladijo s tehničnimi zahtevami.
Pred pogodbo
Dokumenti, ki morajo spremljati prerez
- 01
Natančen prerez in opis slojev.
- 02
Statični izračun za lokacijo in geometrijo.
- 03
Toplotni izračun sklopa in kritičnih detajlov.
- 04
Rešitve za zaščito pred vlago, zrakotesnost in tesnjenje prebojev.
- 05
Dokazila za navedene požarne in zvočne lastnosti.
- 06
Detajli temeljev, strehe, medetažne konstrukcije, oken in praga dvižno-drsnih vrat (HST).
Najprej dokazi, nato trditve
Tehnični podatek velja za natančno določeno konfiguracijo
U-vrednost, zvočna izolacija, požarna odpornost in druge lastnosti morajo imeti naveden vir, datum, metodo in področje uporabe.
Pri vsaki tehnični vrednosti mora biti jasno navedeno, ali se nanaša na material, referenčni vzorec ali celoten ponujeni sistem.
Vprašanja investitorjev
Najpogostejša vprašanja o stenah montažne hiše
Odgovor velja le za potrjeno konfiguracijo.
01Kako debela je stena montažne hiše?
Enotne debeline ni. V ponudbi morajo biti navedeni prerez, vsak sloj in skupna debelina natančno določenega sistema.
02Iz katerih slojev je sestavljena stena montažne hiše?
Stena je sestavljena iz zunanje zaščite, plošč, nosilne konstrukcije, toplotne izolacije, zrakotesne plasti in parne zapore, inštalacijskega prostora in notranje obloge.
03Ali so različne plošče med seboj zamenljive?
Ne nujno. Zamenjavo je treba potrditi z izračunom in dokumentacijo celotnega sistema, vključno s položajem, debelino in pritrditvijo.
04Kam se vgradi parna zapora?
Položaj je odvisen od sestave stene, podnebja in izračuna. Neprekinjenost na stikih in prebojih je enako pomembna kot izbira materiala.
05Kako primerjati dve konfiguraciji sten?
Primerjati je treba celotne izračunane ali preskušene sklope po isti metodi, pri enakih pogojih in za enako področje uporabe.
