Šta je ovaj sistem
Podizno-klizna vrata
Varijanta sistema Ultraglide sa jednom aktivnom šinom i zasebnim fiksnim poljem.
Namena u projektu
Ultraglide Monorail
Monorail je zasebno konstruktivno rešenje u okviru porodice Ultraglide.
Važno pri izboru
Namena i ograničenja
Ultraglide Monorail ima sopstvenu konstrukciju rama. Inferno Monorail i standardni dvošinski Ultraglide imaju drugačije konstrukcije.
Pet varijanti porodice Ultraglide
Izaberite šemu, prag, ugao ili termoizolovani sklop
Izvedbe sistema Ultraglide nisu poređane od lošije ka boljoj. Osnovni sistem, niski prag, ugaono rešenje, Monorail i Thermo odgovaraju različitim projektnim uslovima, a svaka izvedba ima sopstvenu geometriju.
01
Tehnički naziv sistema
Standardni klizni i HST sistemUltraglide
Osnovna izvedba sistema Ultraglide za klizne i podizno-klizne šeme velikih ostakljenih otvora. Konačna težina, dimenzije, broj šina i način rada potvrđuju se za svaku konfiguraciju posebno.
Pogledajte izvedbu02Tehnički naziv sistema
Lakši prolaz uz niski pragUltraglide sa niskim pragom
Ova izvedba se bira kada je niži prag važan zahtev projekta. Niski prag sam po sebi ne znači potpuno ravan prelaz bez prepreka niti vodonepropusan spoj; za to su potrebni odgovarajući pod i odvodnjavanje.
Pogledajte izvedbu03Tehnički naziv sistema
Otvaranje ostakljenog uglaUltraglide ugaono rešenje
Kod ugaonog rešenja krila se razmiču tako da se ugao od 90° potpuno otvara. To nije fiksni stakleni ugao; redosled krila, broj šina (dve ili tri) i broj elemenata određuju se prema izabranoj šemi.
Pogledajte izvedbu04Prikazani sistemTehnički naziv sistema

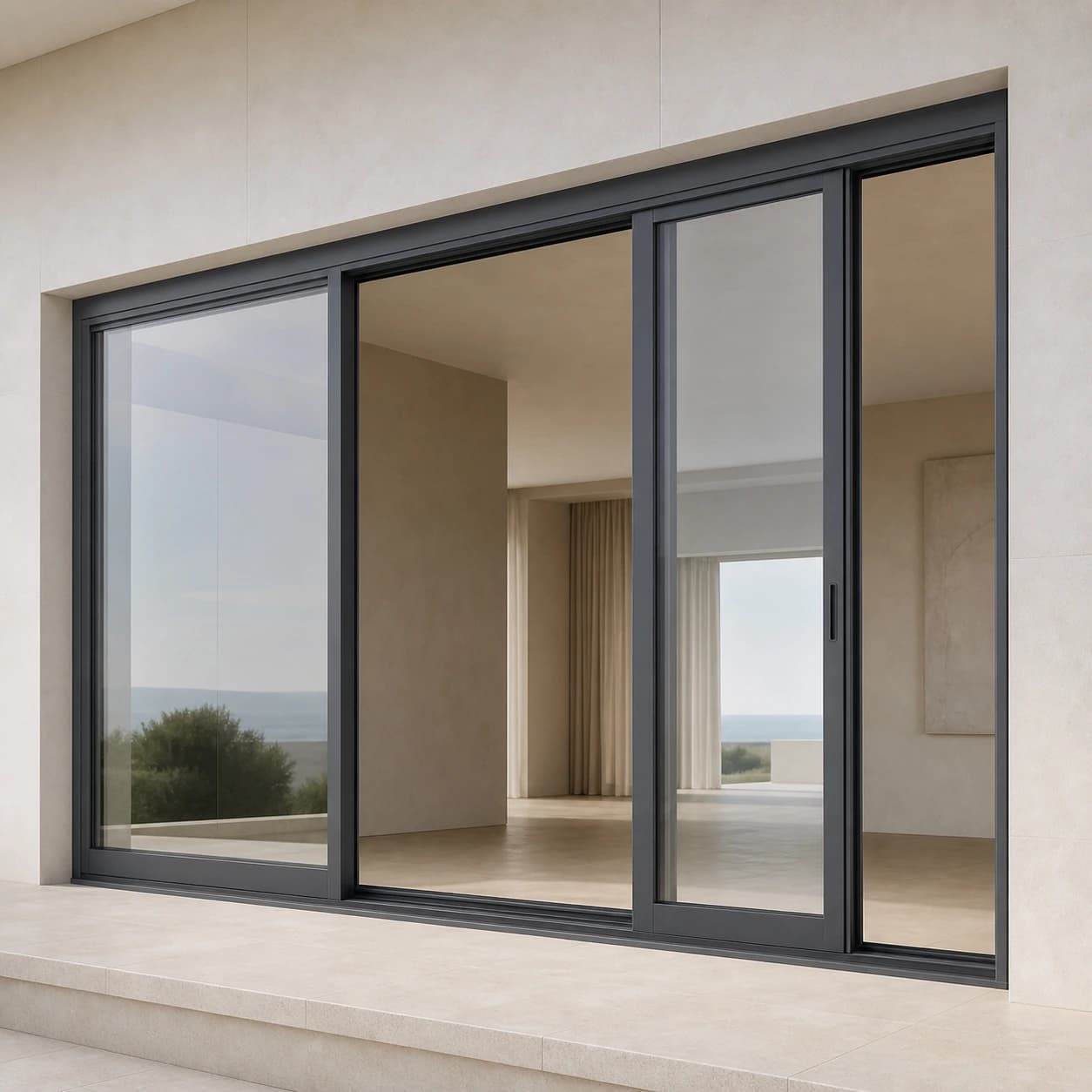

Jedna klizna šina i posebno fiksno poljeUltraglide Monorail
Monorail razdvaja aktivno klizno krilo od posebno izvedenog fiksnog polja. Ima sopstveni asimetrični ram i nije ga moguće zameniti standardnim presekom Ultraglide ni presekom Inferno Monorail.
Prikazani sistem05Tehnički naziv sistema
Termički poboljšani sklop UltraglideUltraglide Thermo
Thermo se bira kada su zbog termičkih zahteva potrebni dublji ram, krilo od 77 mm i širi raspon ispune. Ima zaseban sklop profila koji se proverava za svaki element posebno.
Pogledajte izvedbuPresek profila

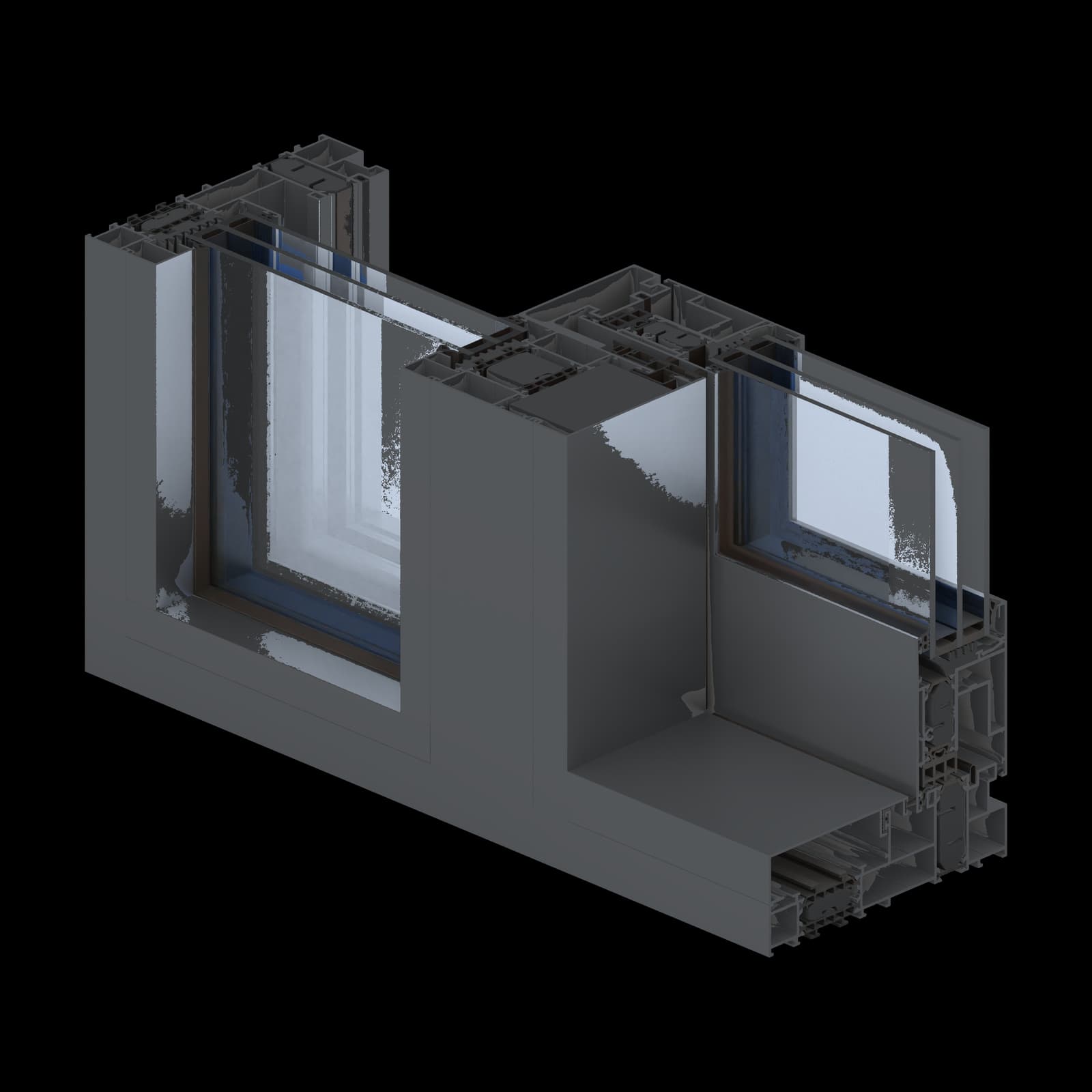

Ultraglide Monorail · Presek profila
Presek je ilustrativni prikaz sistema. Tačne dimenzije i geometrija potvrđuju se prema odobrenom tehničkom crtežu.
Tehnički pregled
Ultraglide Monorail klizna vrata
- Dubina rama/krila, proveren tehnički podatak
- ram 176 mm; krilo 67 mm
- Ispuna krila, proveren tehnički podatak
- 14–52 mm
- Ispuna fiksnog polja, proveren tehnički podatak
- 12–72 mm
- Težina krila, vrednost zavisi od tačne konfiguracije
- klizno: do 250 kg; podizno-klizno: do 400 kg
- Uf, vrednost zavisi od tačne konfiguracije
- od 0,93 W/m²K, zavisno od profila i ispune
- Ispitivanja, vrednost zavisi od tačne konfiguracije
- Propustljivost vazduha: klasa 4 (EN 12207); otpornost na vetar: C5 (EN 12210); vodonepropusnost: E750 (EN 12208)
Važne napomene o sistemu
U izvedbi Monorail klizno krilo i fiksno polje imaju različite uloge i nisu simetrična. Navedene performanse preuzete su iz tehničkih podataka proizvođača. Da li važe za ponuđeni sklop, potvrđuje se odgovarajućim izveštajem o ispitivanju.
Slična rešenja
Podizno-klizna vrata
TermoizolovanPodizno-klizna vrataProfil sistema
Inferno
Podizno-klizni sistem za velike i teške ostakljene otvore.
Pogledajte sistem
TermoizolovanPodizno-klizna vrata
Inferno Monorail
Podizno-klizna varijanta sistema Inferno sa jednom aktivnom šinom i zasebnim fiksnim poljem.
Pogledajte sistem
TermoizolovanPodizno-klizna vrataProfil sistema
Ultraglide
Široka porodica kliznih i podizno-kliznih sistema sa više vrsta pragova, šina i ugaonih rešenja.
Pogledajte sistem
TermoizolovanPodizno-klizna vrata
Ultraglide sa niskim pragom
Izvedba Ultraglide projektovana za niži prag i pristupačniji prolaz.
Pogledajte sistemČesta pitanja
Pre konačne specifikacije
Šta je sistem Ultraglide Monorail?
Varijanta sistema Ultraglide sa jednom aktivnom šinom i zasebnim fiksnim poljem.
Za koju namenu je predviđen sistem Ultraglide Monorail?
Monorail je zasebno konstruktivno rešenje u okviru porodice Ultraglide.
Šta treba uzeti u obzir pri izboru sistema Ultraglide Monorail?
Ultraglide Monorail ima sopstvenu konstrukciju rama. Inferno Monorail i standardni dvošinski Ultraglide imaju drugačije konstrukcije.
Da li su svi tehnički podaci isti za svaku izvedbu?
Dimenzije, staklo, okov, statika, prag i način otvaranja potvrđuju se za svaki otvor pojedinačno – tek tada se sistem može prilagoditi konkretnom LUMORA projektu.
