Vad det är
Vikdörrar
Värmeisolerat system för vikdörrar där dörrbladen viks ihop till ett paket och frigör en bred passage.
Användning i projektet
Panorama
Panorama öppnas som en vikdörr och kan användas i uterum och mot terrasser.
Att tänka på vid valet
Användning och begränsningar
Panorama och Panorama i+ är samma viksystem med två olika nivåer av värmeisolering. Vilken nivå som passar avgörs av kraven i projektet.

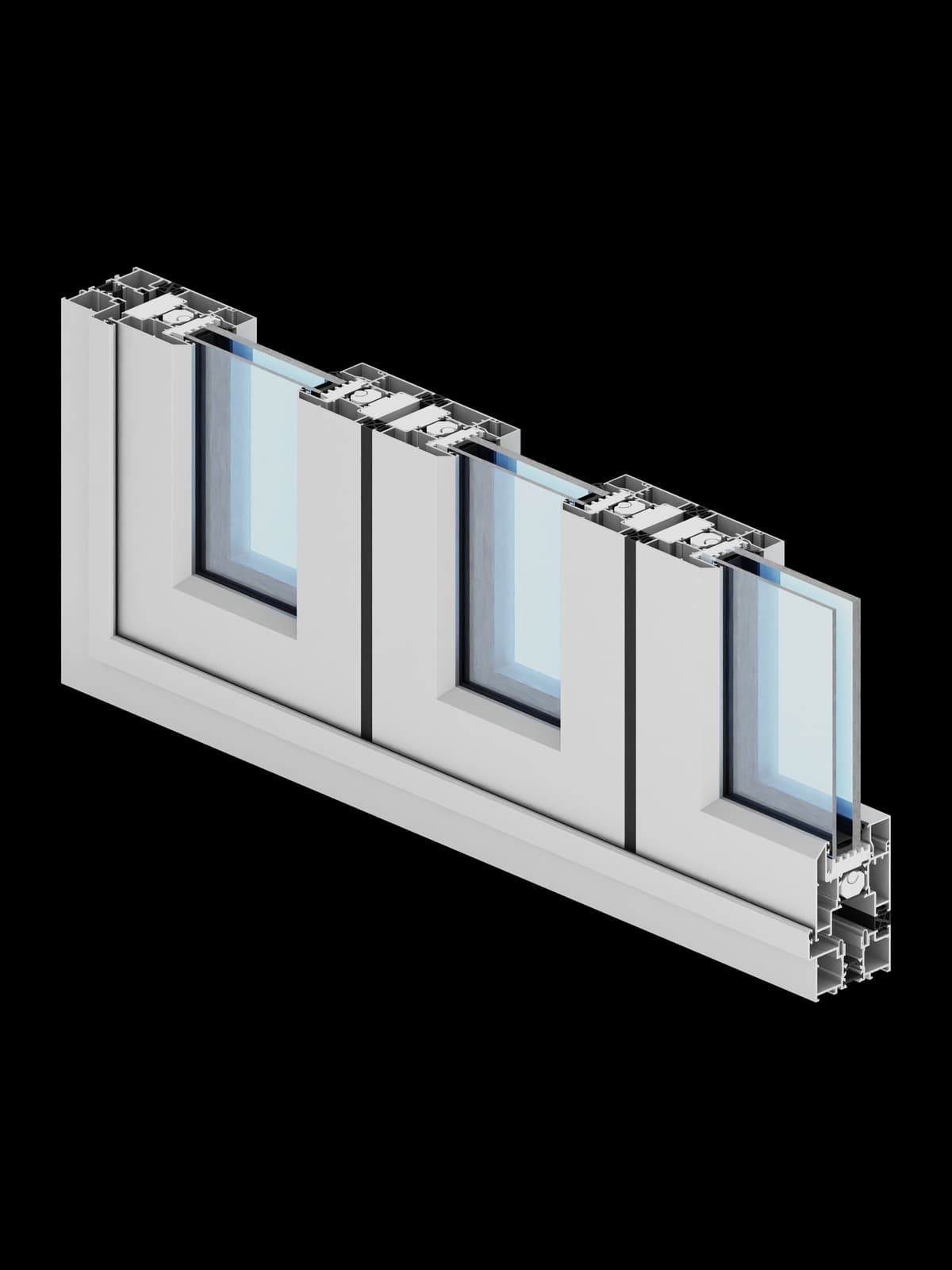

Profiltvärsnitt
Panorama · Profiltvärsnitt
Tvärsnittet är en principskiss av systemet. Exakta mått och geometri framgår av den godkända tekniska ritningen.
Teknisk översikt
Panorama – vikdörrar i aluminium
- Typ, verifierat tekniskt värde
- värmeisolerade vikdörrar
- Karm-/bladdjup, verifierat tekniskt värde
- karm 74,5 mm; dörrblad 74,5 mm
- Fyllningstjocklek, verifierat tekniskt värde
- 16–50 mm
- Största vikt per dörrblad, värdet beror på den exakta konfigurationen
- upp till 100 kg
- Uf, värdet beror på den exakta konfigurationen
- Panorama: från 1,68 W/m²K; Panorama i+: från 1,33 W/m²K, beroende på profil och fyllning
- Provningar, värdet beror på den exakta konfigurationen
- Luftgenomsläpplighet: klass 2 (EN 12207); motstånd mot vindlast: C1 (EN 12210); slagregnstäthet: E1050 (EN 12208)
- Trösklar, värdet beror på den exakta konfigurationen
- plan tröskel med borstlist eller tröskel med runtomgående tätning
- Öppningsalternativ, värdet beror på den exakta konfigurationen
- inåt- eller utåtgående öppning; t.ex. 2+1, 3+2, 3+3
Viktigt att veta om systemet
Panorama är ett viksystem där dörrbladen viks ihop som ett dragspel – inte ett vanligt skjutparti. De angivna klasserna kommer från tillverkarens tekniska data. Att de gäller den offererade konstruktionen bekräftas med en relevant provningsrapport.
Vanliga frågor
Inför den slutliga specifikationen
Vad är systemet Panorama?
Värmeisolerat system för vikdörrar där dörrbladen viks ihop till ett paket och frigör en bred passage.
Vad är systemet Panorama avsett för?
Panorama öppnas som en vikdörr och kan användas i uterum och mot terrasser.
Vad bör du tänka på när du väljer systemet Panorama?
Panorama och Panorama i+ är samma viksystem med två olika nivåer av värmeisolering. Vilken nivå som passar avgörs av kraven i projektet.
Gäller samma tekniska data för alla utföranden?
Mått, glas, beslag, hållfasthet, tröskel och öppningssätt bekräftas för varje enskild öppning – först då kan systemet anpassas till ditt LUMORA-projekt.
