Vad det är
Öppningsbara fasadelement
Takfönster som byggs in i MC Wall och liknande glasade takkonstruktioner.
Användning i projektet
MC RW Roof Window
MC RW är ett öppningsbart element i fasad- och taksystemet och kan också övervägas för uterum.
Att tänka på vid valet
Användning och begränsningar
Om MC RW kan användas avgörs av fasad- och taksystemet samt av konstruktionstypen i det aktuella projektet.
Profiltvärsnitt

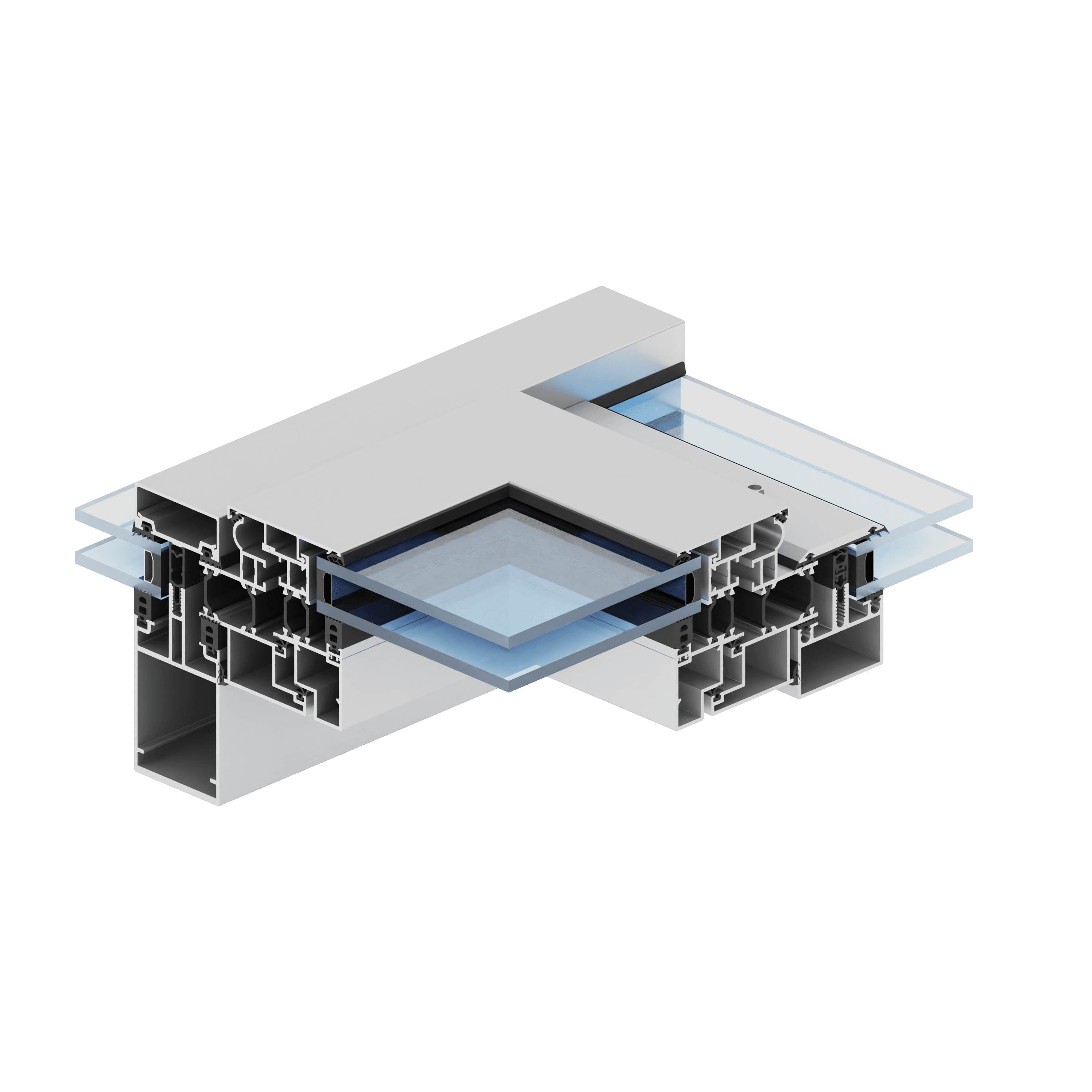

MC RW Roof Window · Profiltvärsnitt
Tvärsnittet är en principskiss av systemet. Exakta mått och geometri framgår av den godkända tekniska ritningen.
Teknisk översikt
MC RW – takfönster för glasfasad
- Typ, verifierat tekniskt värde
- takfönster integrerat i fasad- eller taksystemet
- Karm-/bågdjup, verifierat tekniskt värde
- 87/81 mm
- Glas, verifierat tekniskt värde
- 28–56 mm
- Uf, värdet beror på den exakta konfigurationen
- från 1,70 W/m²K, beroende på profil och fyllning
- Provningar, värdet beror på den exakta konfigurationen
- Luftgenomsläpplighet: klass 4 (EN 12207); motstånd mot vindlast: CE/BE 2400 (EN 12210); slagregnstäthet: E2100 (EN 12208)
- Lutning, värdet beror på den exakta konfigurationen
- 5–75° mot horisontalplanet, beroende på konfiguration
- Största vikt, värdet beror på den exakta konfigurationen
- upp till 150 kg, beroende på öppningsmekanism och gångjärn
Viktigt att veta om systemet
Lutning, storlek och vikt måste kontrolleras tillsammans vid projekteringen. De angivna klasserna kommer från tillverkarens tekniska data. Att de gäller den offererade konstruktionen bekräftas med en relevant provningsrapport.
Jämförbara lösningar
Öppningsbara fasadelement
VärmeisoleradÖppningsbara fasadelement
MC PW Parallel Window
Fönster som skjuts ut parallellt från fasadplanet och byggs in i glasfasaden.
Se systemetVanliga frågor
Inför den slutliga specifikationen
Vad är systemet MC RW Roof Window?
Takfönster som byggs in i MC Wall och liknande glasade takkonstruktioner.
Vad är systemet MC RW Roof Window avsett för?
MC RW är ett öppningsbart element i fasad- och taksystemet och kan också övervägas för uterum.
Vad bör du tänka på när du väljer systemet MC RW Roof Window?
Om MC RW kan användas avgörs av fasad- och taksystemet samt av konstruktionstypen i det aktuella projektet.
Gäller samma tekniska data för alla utföranden?
Mått, glas, beslag, hållfasthet, tröskel och öppningssätt bekräftas för varje enskild öppning – först då kan systemet anpassas till ditt LUMORA-projekt.
LUMORA · PROJEKTSPECIFIKATION
Skicka ritningar för en exakt specifikation
Mått, glas, beslag, hållfasthet, tröskel och öppningssätt bekräftas för varje enskild öppning – först då kan systemet anpassas till ditt LUMORA-projekt.
