Vad det är
Aluminiumfönster
Utförande av Genesis 75 där persiennen är integrerad i glaspartiet.
Användning i projektet

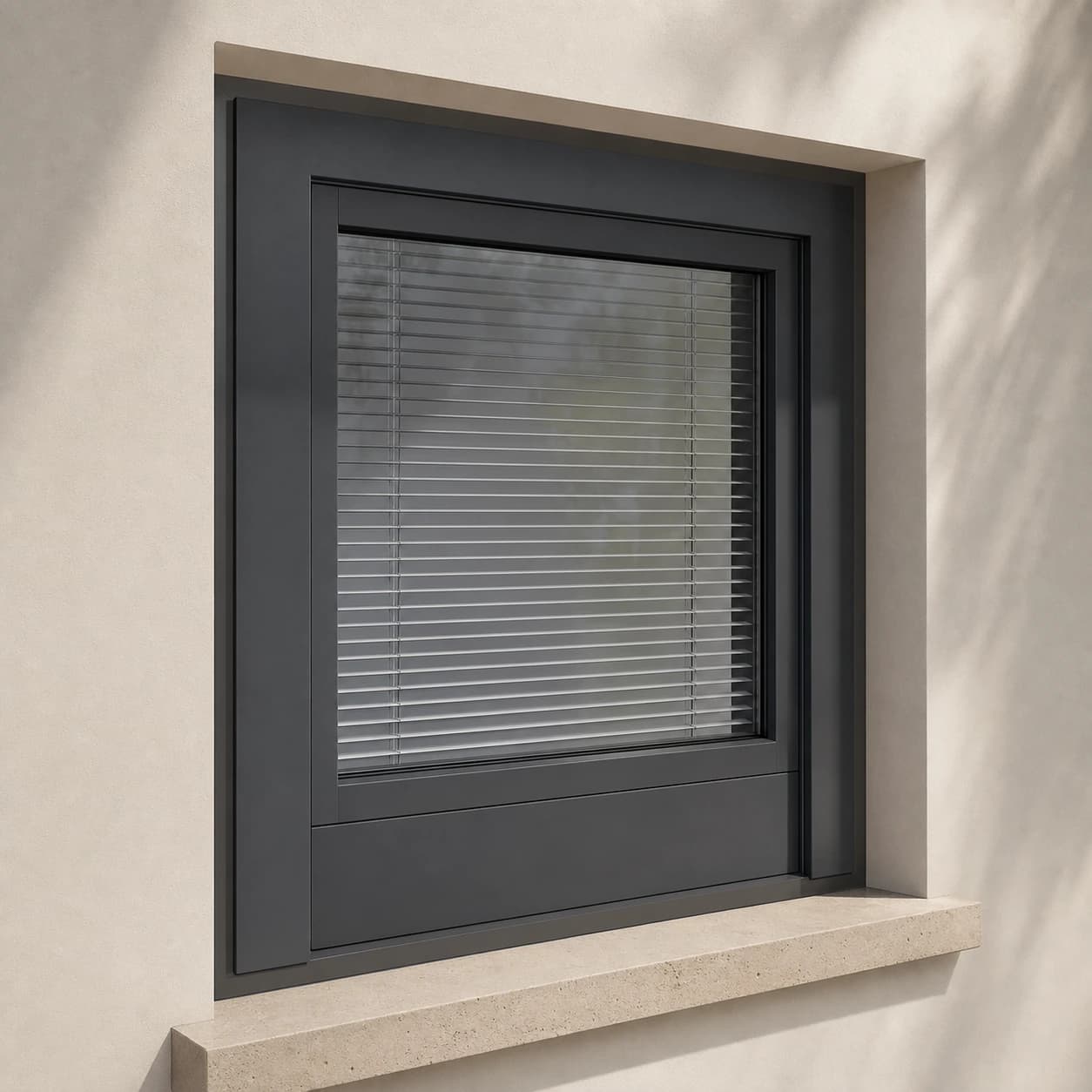

Genesis 75 med integrerad persienn
Solskyddet är integrerat i fönsterkonstruktionen Genesis 75.
Att tänka på vid valet
Användning och begränsningar
Persiennen är en del av den här fönsterkonstruktionen. Utvändiga system som SunFas, ZIP-screen och rulljalusier är separata konstruktioner som monteras för sig.
Specialvarianter av Genesis 75
Välj variant efter funktion
Genesis OUT, SU, vädringsluckan och den integrerade persiennen är inte högre profilnivåer. Det är särskilda varianter av Genesis 75-plattformen för ett annat öppningssätt, ett annat utseende eller en extra funktion.
01
Systemets tekniska namn
StandardvariantGenesis 75
Grundvarianten av Genesis 75 för fönster och dörrar med vanliga öppningssätt. Du väljer den när projektet inte kräver en särskild geometri för bågen eller en extra integrerad funktion.
Se utförandet02Systemets tekniska namn
Utåtgående öppningGenesis OUT
För projekt där rummets funktion kräver att bågen öppnas utåt. OUT är ingen högre isoleringsnivå utan en annan öppningsriktning, med en geometri som är anpassad efter den.
Se utförandet03Systemets tekniska namn
Dold bågeGenesis SU
För en lugnare utsida och en mindre synlig båge. SU är inget estetiskt tillägg till standardfönstret utan ett separat utförande av Genesis 75 med egen konstruktion.
Se utförandet04Systemets tekniska namn
Kontrollerad vädringVädringslucka Genesis 75
En smal båge som enbart är till för vädring och som inte stör fasadens helhetsintryck. Den projekteras som en funktion i fönstret och ersätter inte ett komplett ventilationssystem.
Se utförandet05Aktuellt systemSystemets tekniska namn
Integrerad persiennGenesis 75 med integrerad persienn
Solskyddet är integrerat i fönstrets glasparti. Det är en fönstervariant av Genesis 75 – inte en utvändig ZIP-screen, en rulljalusi eller ett separat fasadsystem.

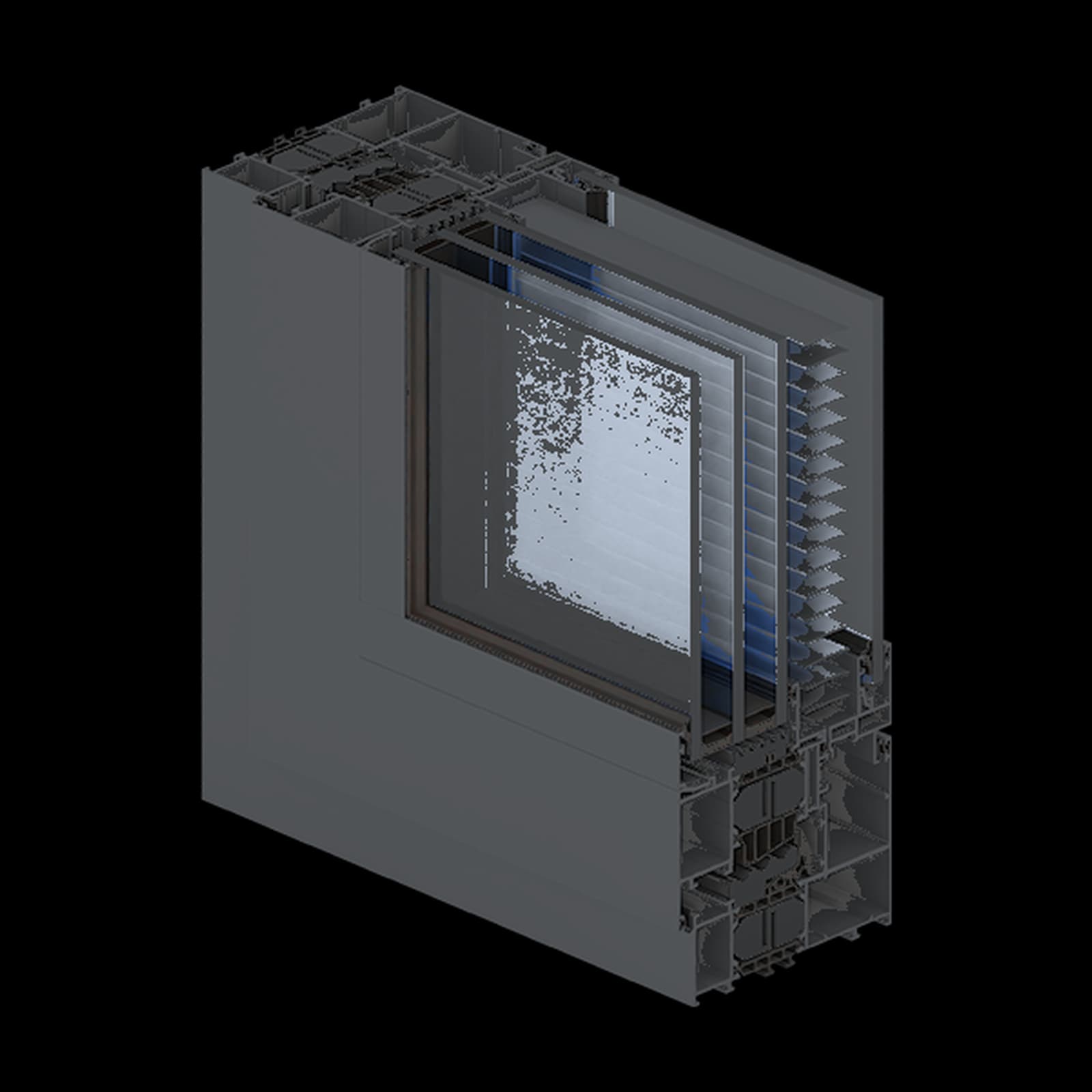

Aktuellt systemProfiltvärsnitt
Genesis 75 med integrerad persienn · Profiltvärsnitt
Tvärsnittet är en principskiss av systemet. Exakta mått och geometri framgår av den godkända tekniska ritningen.
Teknisk översikt
Genesis 75 – fönster med integrerad persienn
- Karmdjup, verifierat tekniskt värde
- 82 mm
- T-profilens bredd, verifierat tekniskt värde
- 124 mm
- Bågdjup, verifierat tekniskt värde
- 87 mm
- Integrerad persienn, värdet beror på den exakta konfigurationen
- mått enligt valt utförande
- Sammanlagd bredd på karm och båge, verifierat tekniskt värde
- 122 mm
- Ljudisolering, värdet beror på den exakta konfigurationen
- 46–50 dB för ett tvåluftsfönster med fast mittpost, 2 100 × 1 900 mm, beroende på glas
- Uw, värdet beror på den exakta konfigurationen
- 0,79 W/m²K för ett fönster på 2 100 × 1 800 mm med Ug 0,5 W/m²K och distanslisten Swisspacer Ultimate
Viktigt att veta om systemet
Uw-värdet och ljudisoleringen anges för olika referensmått och fönsteruppbyggnader. Värdena för det valda måttet, glaset och persiennen bekräftas i den tekniska dokumentationen.
Jämförbara lösningar
Aluminiumfönster
VärmeisoleradAluminiumfönsterSystemprofil
Genesis 90
Värmeisolerat fönster- och dörrsystem med stort byggdjup för projekt med höga krav på klimatskalet.
Därför den här profilenPremiumvalet i Genesis-familjen för bästa värmeisolering
Se systemetVälj Genesis 90 när klimatskalets värmeisolering, lågenergistandard och effektivitet på lång sikt väger tyngre än lägsta möjliga investeringskostnad.
Prisklass: premium
VärmeisoleradAluminiumfönsterSystemprofil
Genesis 65
Värmeisolerad plattform för fönster och dörrar med 65 mm byggdjup, egen geometri och egna konfigurationer.
Därför den här profilenInstegsnivån i Genesis-familjen när det gäller värmeisolering
Se systemetVälj Genesis 65 när du vill ha ett naturligt insteg i Genesis-familjen 65–75–90: vanliga öppningssätt, fyllningstjocklek upp till 55 mm i bågen och ett byggdjup som räcker enligt beräkningen – utan att behöva gå upp till ett djupare Genesis-system.
Prisklass: prisvärd
VärmeisoleradAluminiumfönsterSystemprofil
Star
Värmeisolerat fönster- och dörrsystem med stort byggdjup och en egen högpresterande uppbyggnad.
Se systemet
VärmeisoleradAluminiumfönsterSystemprofil
Superial i+
Den värmeisolerade grundvarianten för fönster i Superial-familjen.
Se systemetVanliga frågor
Inför den slutliga specifikationen
Vad är systemet Genesis 75 med integrerad persienn?
Utförande av Genesis 75 där persiennen är integrerad i glaspartiet.
Vad är systemet Genesis 75 med integrerad persienn avsett för?
Solskyddet är integrerat i fönsterkonstruktionen Genesis 75.
Vad bör du tänka på när du väljer systemet Genesis 75 med integrerad persienn?
Persiennen är en del av den här fönsterkonstruktionen. Utvändiga system som SunFas, ZIP-screen och rulljalusier är separata konstruktioner som monteras för sig.
Gäller samma tekniska data för alla utföranden?
Mått, glas, beslag, hållfasthet, tröskel och öppningssätt bekräftas för varje enskild öppning – först då kan systemet anpassas till ditt LUMORA-projekt.
